Автоматика ROGER TECHNOLOGY R30/805 для розсувних воріт вагою до 800 кг

Комплектація:

ROGER TECHNOLOGY R30/805 — готовий комплект  автоматики для відсувних воріт масою до 800 кг. Основою системи є відкатний електричний привід R30/803 із живленням 230 V AC, вбудованим блоком керування H70/104AC, оптичним енкодером і механічними кінцевими вимикачами. Потужність двигуна становить 350 Вт, тягове зусилля — 570 Н, а швидкість переміщення полотна — 9,5 м/хв. Комплект розрахований на регулярну експлуатацію з інтенсивністю до 50% та може використовуватися на приватних і комерційних об'єктах.

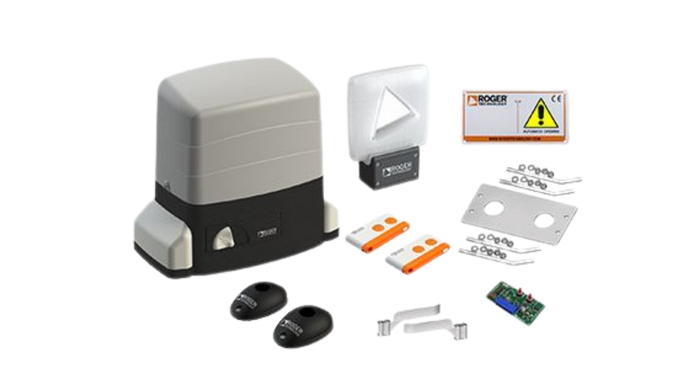

До складу KIT R30/805 входять радіоприймач H93/RX20/I, два двоканальні пульти T80/TX2, пара зовнішніх синхронізованих фотоелементів R90/F2ES, світлодіодна сигнальна лампа FIFTHY/230LED. Таким чином, набір містить не лише силову частину та дистанційне керування, а й основні пристрої безпеки та сигналізації для автоматичної системи воріт.

ПРИВІД ROGER R30/803 У КОМПЛЕКТІ R30/805 — ТЕХНІЧНІ ХАРАКТЕРИСТИКИ АВТОМАТИКИ ДЛЯ ВІДКАТНИХ ВОРІТ

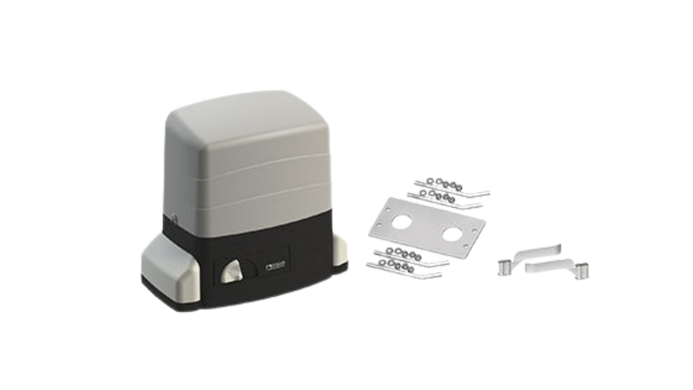

R30/803 — електромеханічний привід із нереверсивним редуктором, призначений для переміщення відкатних воріт масою до 800 кг. Вбудований блок керування H70/104AC розміщений безпосередньо в корпусі привода, тому система не потребує окремої шафи керування для базової конфігурації. Оптичний енкодер контролює рух полотна, а механічні кінцеві вимикачі визначають крайні положення воріт.

• Максимальна маса воріт до 800 кг: привід розрахований на автоматизацію важких відкатних полотен відповідної вагової категорії.
• Живлення 230 V AC: система підключається до стандартної однофазної електромережі.
• Потужність 350 Вт: забезпечує силовий ресурс для переміщення масивних конструкцій.
• Тягове зусилля 570 Н: характеризує можливості мотор-редуктора під навантаженням.
• Швидкість 9,5 м/хв: забезпечує комфортний темп відкривання та закривання воріт.
• Оптичний енкодер: контролює параметри переміщення полотна під час роботи автоматики.
• Механічні кінцеві вимикачі: визначають положення повністю відкритих і закритих воріт.
• Блок керування H70/104AC: інтегрований у корпус привода.
• Нереверсивний редуктор: забезпечує механічне утримання полотна після зупинки.
• Термозахист двигуна 150 °C: захищає електродвигун від перегрівання.
• Конденсатор 15 µF: є штатним компонентом електричної системи двигуна.
• Ступінь захисту IP44: корпус розрахований на зовнішнє встановлення за умови правильного монтажу.
• Робоча температура від -20 до +55 °C: дозволяє використовувати автоматику в різних сезонних умовах.
• Шестерня Z17, модуль 4: визначає сумісність із відповідною зубчастою рейкою.

Для стабільної роботи привода механічна частина воріт повинна бути правильно відрегульована. Полотно має вільно переміщуватися по напрямній, а ролики, зубчаста рейка та опорні елементи не повинні створювати надмірного опору. Паспортна маса 800 кг визначає граничну категорію застосування, але фактичне навантаження на привід залежить також від стану всієї конструкції.

МЕХАНІЧНІ КІНЦЕВІ ВИМИКАЧІ ROGER R30/803 — КОНТРОЛЬ РУХУ ВІДКАТНИХ ВОРІТ

У комплекті KIT R30/805 використовується саме привід R30/803, тому система має механічні, а не магнітні кінцеві вимикачі. Вони взаємодіють із відповідними елементами на зубчастій рейці та визначають моменти завершення відкривання і закривання воріт. Це принципово відрізняє KIT R30/805 від KIT R30/806, основою якого є R30/804 із магнітними кінцевими вимикачами. Під час монтажу необхідно правильно встановити кінцеві елементи відповідно до фактичних крайніх положень полотна. Від їх позиціонування залежить точність завершення циклу та запобігання надмірному переміщенню воріт після досягнення кінцевої точки.

НАДІЙНІ ДВИГУНИ - ЕЛЕКТРОПРИВОДИ ТА МЕХАНІЗМИ ВІД ІТАЛІЙСЬКИХ ВИРОБНИКІВ

АВТОМАТИКА ROGER TECHNOLOGY KIT R30/805 — ПОВНА КОМПЛЕКТАЦІЯ ДЛЯ ЗРУЧНОГО КЕРУВАННЯ ВІДСУВНИМИ ВОРОТАМИ

KIT R30/805 — це не просто електричний привід, а сформований набір для автоматизації відкатних воріт. У ньому вже передбачені основні компоненти керування та безпеки: привод R30/803, радіоприймач, два пульти, фотоелементи, сигнальна лампа. Це дозволяє сформувати систему безпеки та дистанційного керування без необхідності окремо підбирати базові елементи. Водночас зубчаста рейка до складу KIT R30/805 не входить. Для привода R30/803 потрібна рейка з модулем 4, сумісна з вихідною шестернею Z17. Її довжину підбирають відповідно до фактичної довжини ходу воріт. Також за потреби можна використовувати додаткові монтажні компоненти для адаптації привода до конкретної конструкції.

ЯК ЗАМОВИТИ КОМПЛЕКТ АВТОМАТИКИ ROGER TECHNOLOGY KIT R30/805 ДЛЯ ВІДКАТНИХ ВОРІТ?

Перед замовленням комплекту потрібно визначити масу та довжину полотна, оцінити стан роликової системи, напрямної та зубчастої рейки, а також врахувати частоту використання воріт. Для R30/803 гранична маса становить 800 кг, швидкість переміщення — 9,5 м/хв, а інтенсивність експлуатації — до 50%. Якщо конструкція має велику площу полотна, додатково потрібно врахувати вітрове навантаження. У компанії «БРАМА МАРКЕТ Харків» можна купити автоматику Roger Technology KIT R30/805 або підібрати інші системи дистанційного управління від провідних італійських виробників. До зазначеного д комплекту вже входять привід R30/803, радіоприймач, два пульти, фотоелементи, сигнальна лампа. Окремо підбирається зубчаста рейка модуля 4 необхідної довжини. Перед встановленням автоматики варто перевірити ручний хід полотна по всій довжині: ворота повинні рухатися плавно, без перекосів, заїдань і надмірного зусилля.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО КОМПЛЕКТ АВТОМАТИКИ ROGER TECHNOLOGY KIT R30/805 ДЛЯ ВІДКАТНИХ ВОРІТ

1. ЯКУ МАКСИМАЛЬНУ ВАГУ ВІДКАТНИХ ВОРІТ МОЖЕ АВТОМАТИЗУВАТИ ROGER TECHNOLOGY KIT R30/805?
   Комплект побудований на базі привода R30/803, який розрахований на відкатні ворота масою до 800 кг. Під час підбору також потрібно враховувати довжину полотна, стан роликів і фактичний опір його переміщенню.
2. ЯКИЙ ПРИВІД ВСТАНОВЛЕНИЙ У КОМПЛЕКТІ АВТОМАТИКИ ROGER KIT R30/805?
   Основою системи є електромеханічний привід R30/803 на 230 V AC із потужністю 350 Вт, тяговим зусиллям 570 Н, оптичним енкодером та механічними кінцевими вимикачами.
3. ЯКІ КІНЦЕВІ ВИМИКАЧІ МАЄ АВТОМАТИКА ROGER R30/805 ДЛЯ ВІДКАТНИХ ВОРІТ?
   У комплекті використовується R30/803 із механічними кінцевими вимикачами. Вони визначають крайні положення полотна під час відкривання та закривання.
4. ЧИ Є ФОТОЕЛЕМЕНТИ В КОМПЛЕКТІ ROGER TECHNOLOGY KIT R30/805 ДЛЯ ВІДКАТНИХ ВОРІТ?
   Так. До складу KIT R30/805 входить пара зовнішніх синхронізованих фотоелементів R90/F2ES. Вони є штатною частиною комплектації, а не додатковим аксесуаром.
5. ЧИ ВХОДИТЬ СИГНАЛЬНА ЛАМПА ДО КОМПЛЕКТУ АВТОМАТИКИ ROGER KIT R30/805?
   Так. У наборі передбачена LED-сигнальна лампа FIFTHY/230LED із вбудованою антеною. Вона призначена для візуальної індикації роботи автоматичних воріт.
6. СКІЛЬКИ ПУЛЬТІВ ПОСТАЧАЄТЬСЯ З АВТОМАТИКОЮ ROGER TECHNOLOGY R30/805?
   Комплект містить два двоканальні пульти T80/TX2 та радіоприймач H93/RX20/I.
7. ЧИ ВХОДИТЬ ЗУБЧАСТА РЕЙКА ДО КОМПЛЕКТУ ROGER KIT R30/805 І ЯКУ ПОТРІБНО ОБРАТИ?
   Ні, зубчаста рейка не входить до базової комплектації. Для привода R30/803 потрібна рейка модуля 4, а її загальну довжину визначають за довжиною переміщення полотна.
