Двигун ROGER TECHNOLOGY R30/803 для розсувних воріт вагою до 800 кг

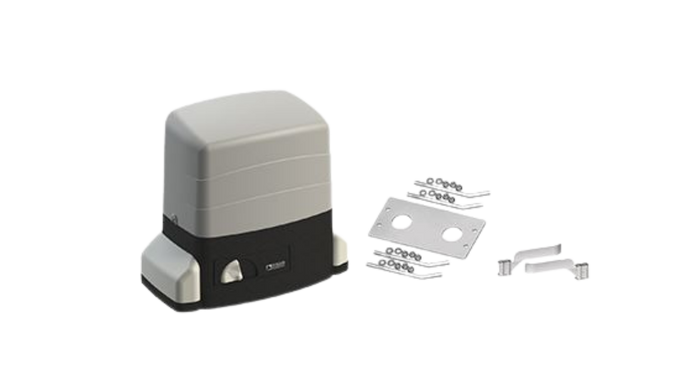

Комплектація:

ROGER TECHNOLOGY R30/803 — електромеханічний привід для автоматизації відкатних воріт масою до 800 кг. Модель на 230 V AC належить до серії R30 та оснащена вбудованим блоком керування H70/104AC, оптичним енкодером і механічними кінцевими вимикачами. Потужність двигуна становить 350 Вт, тягове зусилля — 570 Н, а швидкість переміщення полотна досягає 9,5 м/хв.

Конструкція привода передбачає нереверсивний редуктор, термозахист двигуна та ступінь захисту корпусу IP44. R30/803 підходить для приватних і комерційних в'їзних груп, де потрібна автоматизація важчих відкатних воріт із регулярним навантаженням. Частота використання заявлена на рівні до 50%.

ПРИВІД ROGER R30/803 ДЛЯ ВІДСУВНИХ ВОРІТ — ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОМЕХАНІЧНОГО ДВИГУНА

R30/803 поєднує силовий мотор-редуктор та електроніку керування в одному корпусі. Вбудований контролер H70/104AC координує роботу привода, а оптичний енкодер забезпечує контроль параметрів руху полотна. Механічні кінцеві вимикачі визначають крайні положення воріт.

• Максимальна маса воріт до 800 кг: привід розрахований на автоматизацію важчих відкатних конструкцій.
• Живлення 230 V AC: електромотор працює від стандартної мережі 230 В.
• Потужність 350 Вт: забезпечує необхідний ресурс для переміщення полотна відповідної вагової категорії.
• Тягове зусилля 570 Н: характеризує силові можливості мотор-редуктора.
• Швидкість 9,5 м/хв: забезпечує комфортний темп відкривання та закривання.
• Оптичний енкодер: контролює параметри руху та використовується системою керування для точнішої роботи.
• Механічні кінцеві вимикачі: визначають крайні положення воріт.
• Вбудований блок керування H70/104AC: електроніка керування інтегрована безпосередньо в привод.
• Нереверсивний редуктор: забезпечує механічне утримання полотна після зупинки.
• Термозахист двигуна 150 °C: захищає мотор від перегрівання під час роботи.
• Ступінь захисту IP44: корпус придатний для зовнішнього встановлення за дотримання умов монтажу.
• Робоча температура від -20 до +55 °C: дозволяє експлуатувати автоматику в широкому сезонному діапазоні.
• Шестерня Z17, модуль 4: визначає сумісність із зубчастою рейкою відповідного типорозміру.

Для відкатних воріт маса полотна не повинна бути єдиним критерієм підбору привода. Ролики, напрямна та зубчаста рейка мають працювати без перекосів і надмірного опору. Чим важче полотно, тим важливіше забезпечити справну механічну частину конструкції до встановлення електропривода.

ОПТИЧНИЙ ЕНКОДЕР ROGER R30/803 — КОНТРОЛЬ РУХУ АВТОМАТИЧНИХ ВІДКАТНИХ ВОРІТ

R30/803 обладнаний оптичним енкодером, який працює спільно з електронікою привода. Його завдання полягає в контролі параметрів переміщення полотна під час роботи автоматичної системи. Це дозволяє електроніці точніше керувати рухом воріт та реалізовувати контрольоване уповільнення.

Енкодер особливо важливий для важчих відкатних конструкцій, оскільки забезпечує додатковий контроль руху замість простого запуску та зупинки двигуна. У поєднанні з механічними кінцевими вимикачами він формує систему контролю положення полотна протягом автоматичного циклу.

НАДІЙНІ ДВИГУНИ - ЕЛЕКТРОПРИВОДИ ТА МЕХАНІЗМИ ВІД ІТАЛІЙСЬКИХ ВИРОБНИКІВ

МЕХАНІЧНІ КІНЦЕВІ ВИМИКАЧІ ROGER R30/803 — ТОЧНА ЗУПИНКА ВІДКАТНИХ ВОРІТ

У R30/803 використовуються саме механічні кінцеві вимикачі. Вони взаємодіють із відповідними елементами, встановленими на зубчастій рейці, та визначають момент досягнення крайніх положень воріт. Під час монтажу необхідно правильно виставити кінцеві елементи щодо повністю відкритого та закритого положення полотна. Неправильне позиціонування може призвести до передчасної зупинки або надмірного ходу воріт, тому цей етап безпосередньо впливає на коректність роботи автоматики.

АВТОМАТИКА ROGER R30/803 ДЛЯ ВАЖКИХ ВІДКАТНИХ ВОРІТ — ПОТУЖНИЙ МОТОР-РЕДУКТОР ДЛЯ РЕГУЛЯРНОЇ ЕКСПЛУАТАЦІЇ

R30/803 призначений для полотен масою до 800 кг і має частоту використання до 50%, тому може застосовуватися не лише на приватних, а й на комерційних об'єктах. Нереверсивний редуктор утримує полотно після завершення руху, а вбудована електроніка дозволяє не використовувати окремий зовнішній блок керування.

При цьому паспортна вантажопідйомність не означає, що привод потрібно використовувати на межі можливостей за будь-яких умов. Для важких воріт особливо важливі правильне регулювання роликових опор, геометрія напрямної та мінімальний опір ручному переміщенню.

ЯК ЗАМОВИТИ ЕЛЕКТРИЧНИЙ ПРИВІД ДЛЯ ВІДКАТНИХ ВОРІТ ROGER TECHNOLOGY R30/803?

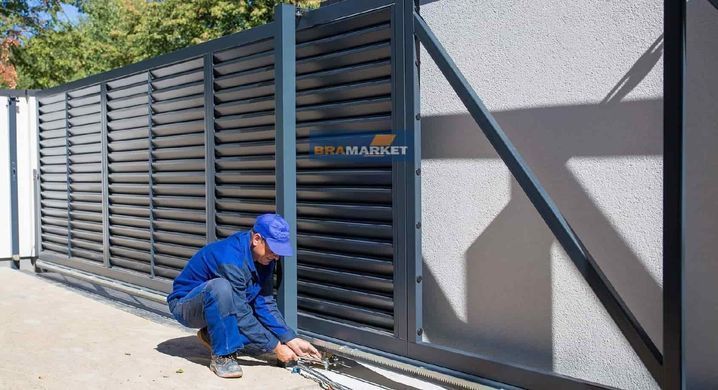

Перед замовленням R30/803 потрібно перевірити масу полотна, його довжину, конструкцію роликової системи, тип зубчастої рейки та інтенсивність використання. Привод розрахований на ворота до 800 кг, має шестерню Z17 із модулем 4 та потребує сумісної зубчастої рейки. У компанії «БРАМА МАРКЕТ Харків» можна підібрати автоматику Roger Technology для відповідної відкатної конструкції. Перед встановленням електропривода варто перевірити ручний хід полотна по всій довжині: ворота повинні переміщуватися рівномірно, без заїдань, перекосів та різких змін опору. Якщо механічна частина працює неправильно, спочатку необхідно усунути її недоліки, а вже потім підключати автоматику.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО ЕЛЕКТРОПРИВІД ROGER R30/803 ДЛЯ ВІДКАТНИХ ВОРІТ

1. ЯКА МАКСИМАЛЬНА ВАГА ВІДКАТНИХ ВОРІТ ДЛЯ ПРИВОДА ROGER R30/803?
   Максимальна заявлена маса полотна становить 800 кг. Під час підбору також потрібно враховувати довжину воріт, стан роликової системи та фактичний опір руху.
2. ЯКА ШВИДКІСТЬ РУХУ ВОРІТ З ЕЛЕКТРОПРИВОДОМ ROGER R30/803?
   Номінальна швидкість переміщення становить 9,5 м/хв, або приблизно 0,16 м/с. Фактичний час відкривання залежить від довжини полотна та умов його експлуатації.
3. ЯКІ КІНЦЕВІ ВИМИКАЧІ ВИКОРИСТОВУЄ АВТОМАТИКА ROGER R30/803?
   У приводі встановлені механічні кінцеві вимикачі. Вони відповідають за визначення крайніх положень відкатних воріт під час автоматичного циклу.
4. ЯК ПРАЦЮЄ ОПТИЧНИЙ ЕНКОДЕР У ПРИВОДІ ДЛЯ ВІДКАТНИХ ВОРІТ ROGER R30/803?
   Енкодер контролює параметри руху полотна та передає відповідну інформацію системі керування. Це дозволяє електроніці точніше контролювати переміщення воріт.
5. ЯКИЙ БЛОК КЕРУВАННЯ ВБУДОВАНИЙ В ЕЛЕКТРОПРИВІД ROGER R30/803?
   У конструкцію привода інтегрований блок керування H70/104AC. Тому для базової роботи системи не потрібне встановлення окремого зовнішнього контролера.
6. ЯКА ПОТУЖНІСТЬ МОТОРА ROGER R30/803 ДЛЯ АВТОМАТИЗАЦІЇ ВІДКАТНИХ ВОРІТ?
   Потужність двигуна становить 350 Вт, а максимальне тягове зусилля — 570 Н. Ці характеристики забезпечують роботу з полотнами масою до 800 кг за умови справної механіки воріт.
7. ЧИ ПІДХОДИТЬ ROGER R30/803 ДЛЯ РЕГУЛЯРНОЇ АВТОМАТИЗАЦІЇ ВІДКАТНИХ ВОРІТ?
   Так. Виробник вказує частоту використання до 50%, а сама модель позиціонується для житлового та комерційного секторів.
