АВТОМАТИКА SEGMENT SG MT 500 MAXI KIT ДЛЯ ВОРІТ РОЗПАШНИХ ДО 500 КГ

Комплектація:

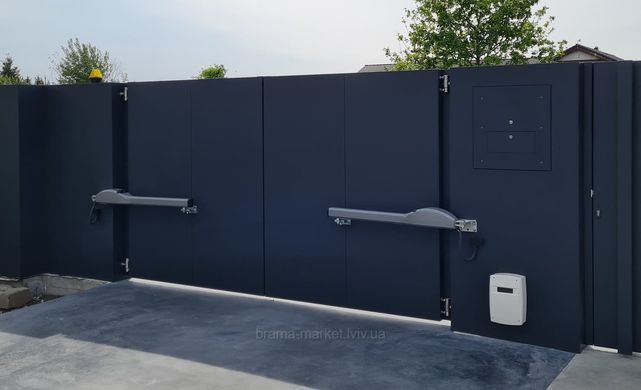

Segment SG MT 500 Maxi KIT — комплект автоматики для розпашних воріт, призначений для механізованого відкривання та закривання двох стулок. У системі використовуються два лінійні телескопічні приводи, які встановлюються окремо на кожне полотно та працюють від спільного блока управління.

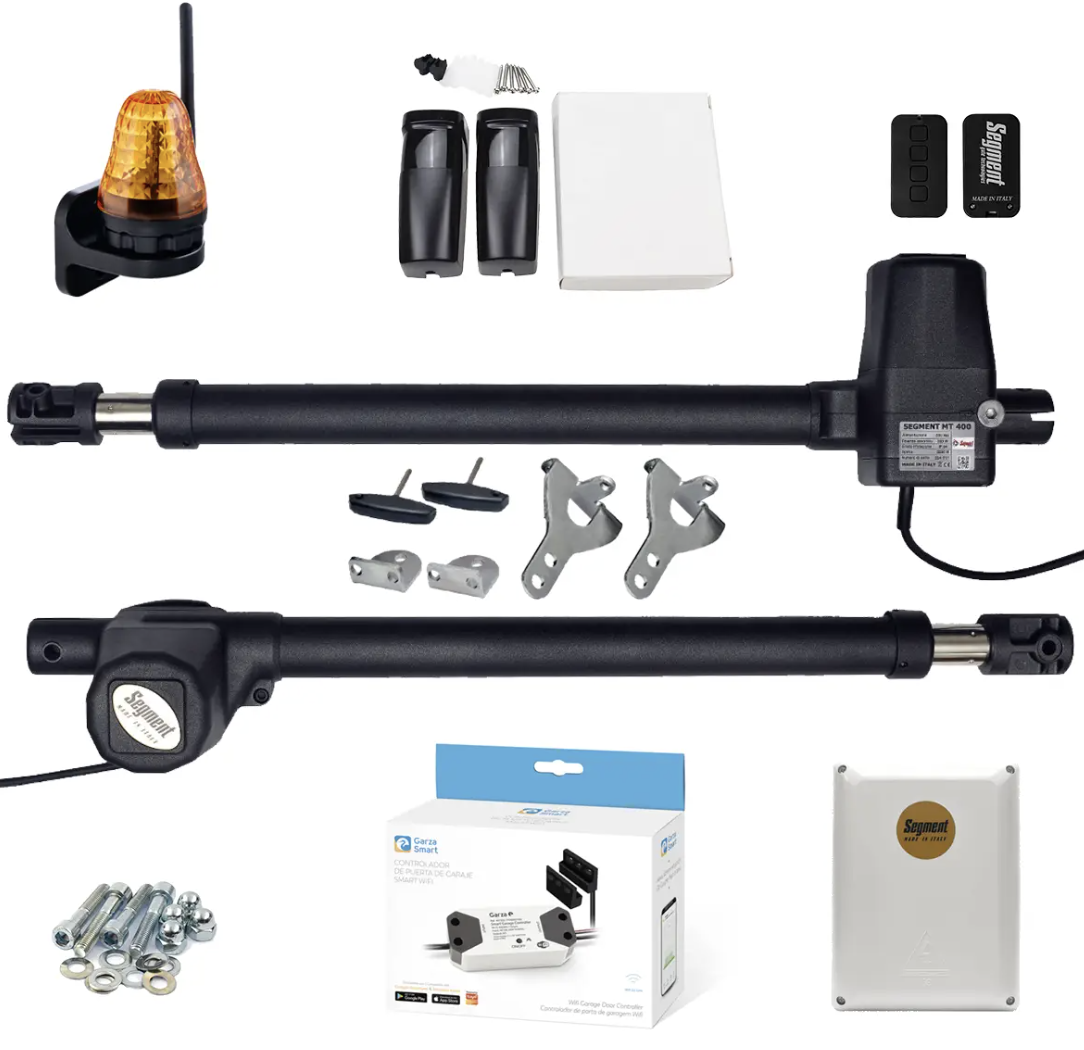

Ця комплектація орієнтована на покупців, яким потрібен не мінімальний набір обладнання, а готова система з основними компонентами для автоматичних воріт. Окрім приводів та електроніки, до набору входять два 4-канальні пульти, фотоелементи безпеки та сигнальна лампа.

Segment SG MT 500 Maxi KIT розрахований на стулки рекомендованою вагою до 500 кг і довжиною до 3 метрів. При цьому правильний підбір автоматики залежить також від конструкції воріт, стану петель, розташування опорних стовпів та геометрії монтажу приводів.

ТЕХНІЧНІ ПАРАМЕТРИ ПРИВОДУ SEGMENT SG MT 500 ДЛЯ АВТОМАТИЧНИХ ВОРІТ

Ключові характеристики системи управління брамою вуличною двостулковою:

• Тип приводу: лінійний, телескопічний.
• Електроживлення: 230 В, змінний струм 50–60 Гц.
• Живлення двигуна: 230 В.
• Рекомендована максимальна вага стулки: 500 кг.
• Рекомендована максимальна довжина стулки: 3,0 м.
• Хід штока: 500 мм.
• Потужність двигуна: 230 Вт.
• Тягове зусилля: 2300 Н.
• Споживаний струм: 1–1,4 А.
• Інтенсивність використання: 40%.
• Час відкриття: 18 секунд.
• Швидкість відкриття: 0,16 м/с.
• Клас захисту: IP54.
• Робоча температура: від –30 до +60 °C.
• Термозахист: 140 °C.
• Конденсатор: 8 мкФ.

Показники SG MT 500 дозволяють використовувати цей привід на досить масивних стулках, якщо їхні параметри відповідають рекомендованим межам. Захист IP54, термозахист двигуна та робочий діапазон від –30 до +60 °C враховують умови експлуатації автоматики на відкритому повітрі.

ПРИВІД SEGMENT SG MT 500 З ХОДОМ ШТОКА 500 ММ ДЛЯ РОЗПАШНИХ ВОРІТ

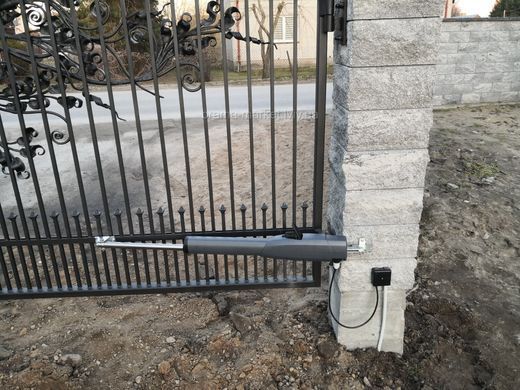

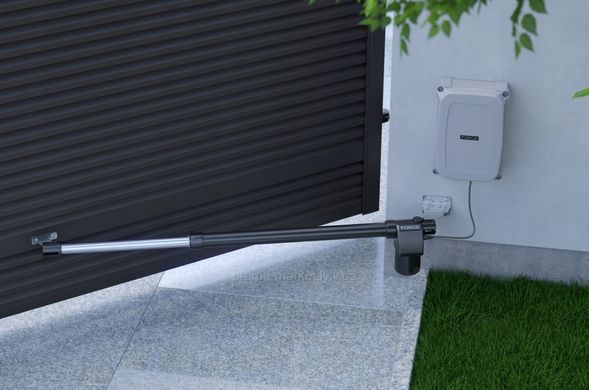

Лінійний телескопічний механізм Segment SG MT 500 передає тягове зусилля безпосередньо на стулку воріт. За рахунок такого принципу конструкція залишається відносно компактною, а привід можна використовувати на різних варіантах розпашних воріт за умови дотримання вимог до монтажної геометрії.

У Maxi KIT передбачено два приводи, тому система розрахована саме на двостулкову конструкцію. Один механізм відповідає за переміщення першої стулки, другий — другої. Блок управління координує їхню роботу відповідно до заданих налаштувань.

Хід штока 500 мм потрібно враховувати ще на етапі підбору автоматики. Відстані між петлями, стовпами та точками кріплення безпосередньо впливають на можливість повноцінного відкривання воріт.

ДИСТАНЦІЙНЕ КЕРУВАННЯ РОЗПАШНИМИ ВОРОТАМИ З ПУЛЬТА ЧЕРЕЗ БЛОК SEGMENT SG MT 500

Керування автоматикою здійснюється через блок управління Segment SG MT 500 із вбудованим приймачем. У комплекті є два 4-канальні пульти дистанційного керування, тому користувач отримує готовий спосіб відкривання воріт із пульта без необхідності додатково купувати радіоприймач.

Чотири канали дають можливість використовувати пульт для передбачених функцій автоматики та інших сумісних команд залежно від конфігурації системи. Наявність двох пультів також зручна для ситуацій, коли одним комплектом воріт користуються кілька водіїв.

У версії Maxi керування організоване саме через радіопульти. На відміну від комплектації Lux, GSM-модуль до цього набору не входить.

ЩО СЛІД ЗНАТИ ДО ПІДКЛЮЧЕННЯ АВТОМАТИКИ SEGMENT SG MT 500 НА РОЗПАШНІ ВОРОТА

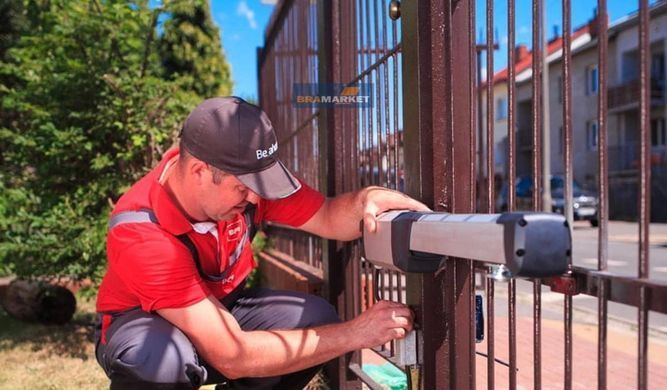

Перед встановленням приводу необхідно перевірити механічний стан воріт. Стулки повинні рухатися плавно, без підклинювання та значного опору, а петлі мають витримувати навантаження під час регулярного відкривання й закривання.

Для телескопічних приводів важливе правильне розташування кронштейнів. Необхідно врахувати положення осі петель, відстані до точок кріплення та необхідний кут відкривання. Помилка в геометрії може призвести до надмірного навантаження на механізм або обмежити робочий хід штока.

Окремо визначають місця для блока управління, фотоелементів і сигнальної лампи. Після монтажу виконується підключення компонентів та налаштування циклів роботи обох стулок.

ЯК ЗАМОВИТИ SEGMENT SG MT 500 MAXI KIT — АВТОМАТИКУ ДЛЯ РОЗПАШНИХ ВОРІТ?

Замовити комплект автоматики Segment SG MT 500 Maxi KIT можна у «БРАМА МАРКЕТ Дніпро». Для попередньої оцінки сумісності бажано надати інформацію про ширину та вагу кожної стулки, матеріал і конструкцію воріт, тип стовпів та відстані в зоні передбачуваного кріплення приводів. Ці параметри допоможуть визначити, чи підходить саме лінійний телескопічний привід SG MT 500 для конкретної конструкції та чи можливо забезпечити потрібну траєкторію руху стулок. Детальніше про автоматику для розпашних воріт та доступні рішення можна дізнатися у консультантів компанії.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ПРОМИСЛОВІ ВОРОТА - ГАРАЖНІ РОЛЕТИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ВІДПОВІДІ НА ПОПУЛЯРНІ ПИТАННЯ ПРО КОМПЛЕКТ ЕЛЕКТРОПРИВОДІВ SEGMENT SG MT 500 MAXI KIT ДЛЯ РОЗПАШНИХ ВОРІТ

1. Чи можна використовувати автоматику Segment SG MT 500 Maxi KIT для воріт із двома стулками?
   Так, комплект містить два окремі лінійні приводи, тому призначений для автоматизації двостулкових розпашних воріт. Кожен привід встановлюється на свою стулку.
2. Яку вагу може мати одна стулка воріт для управління приводом Segment SG MT 500?
   Рекомендована максимальна вага однієї стулки становить 500 кг. Під час підбору також потрібно враховувати її довжину та механічний стан воріт.
3. Чи входять пульти дистанційного керування до Maxi KIT?
   Так, у комплекті є два 4-канальні пульти. Вони працюють через приймач, інтегрований у блок управління Segment SG MT 500.
4. Чи є в цьому комплекті керування воротами з телефону?
   GSM-модуля в Maxi KIT немає. Основне дистанційне керування здійснюється за допомогою комплектних радіопультів.
5. Чи потрібно окремо купувати фотоелементи безпеки?
   Ні, комплект фотоелементів уже передбачений комплектацією Segment SG MT 500 Maxi KIT. Це дозволяє передбачити контроль зони руху воріт під час монтажу системи.

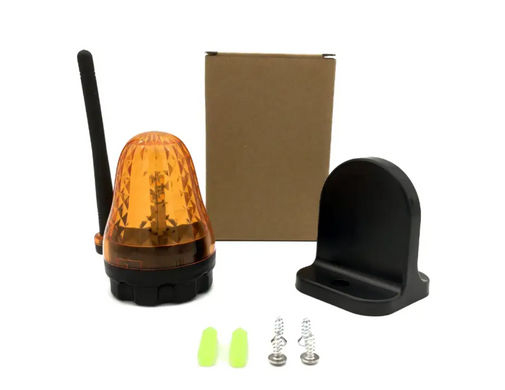

6. Для чого потрібна сигнальна лампа в комплекті автоматизації воріт?
   Лампа подає світловий сигнал під час роботи автоматики та допомагає попередити людей поблизу про рух стулок. У Maxi KIT вона вже входить до складу обладнання.
7. Чи достатньо знати тільки вагу воріт для підбору приводу?
   Ні. Важливі також довжина стулки, розташування петель, геометрія кріплення та опір під час ручного відкривання. Саме сукупність цих параметрів визначає, наскільки коректно працюватиме телескопічна автоматика.
