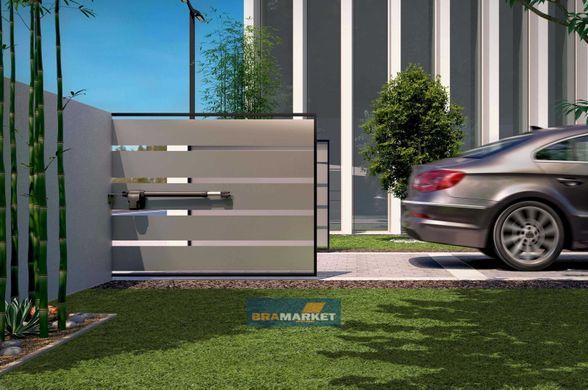

АВТОМАТИКА ROGER TECHNOLOGY SET R23/374 ДЛЯ ВОРІТ РОЗПАШНИХ ДО 400 КГ

Комплектація:

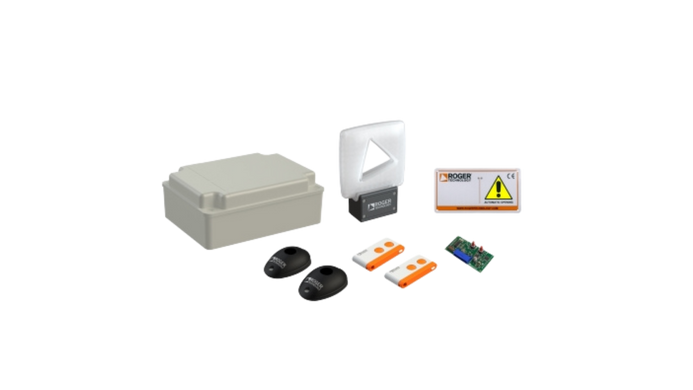

Roger Technology SET R23/374 — комплект електромеханічної автоматики з шарнірними важелями для автоматизації двостулкових розпашних воріт із шириною кожної стулки до 3,5 м. До складу входять два нереверсивні мотор-редуктори, довгі важелі з оцинкованої сталі та повний комплект електроніки для безпечного керування двома приводами. Це принципово інша конструкція порівняно з безщітковими системами Roger Technology. R23/374 працює від мережі 230 V AC, використовує електромеханічні мотор-редуктори з вбудованими конденсаторами та механічними мікровимикачами кінцевих положень. Саме така архітектура робить комплект практичним рішенням для масивних вуличних воріт, широких колон і конструкцій, де встановлення лінійного приводу ускладнене.

РОЗПАШНІ ПРИВОДИ ROGER TECHNOLOGY У КОМПЛЕКТІ R23/374 — ЯКІСНА СИСТЕМА УПРАВЛІННЯ СТУЛКАМИ ВОРІТ

• Два мотор-редуктори з шарнірним принципом передачі руху.
• Живлення двигунів 230 V AC, 50 Гц без переходу на низьковольтну архітектуру.
• Потужність одного приводу — 200 Вт.
• Крутний момент — до 400 Нм, що забезпечує значний запас зусилля для відповідних за параметрами конструкцій.
• Нереверсивний редуктор утримує стулки без вільного зворотного руху після зупинки.
• Механічні мікровимикачі контролюють кінцеві положення під час відкривання та закривання.
• Довгі шарнірні важелі LT303 входять до штатної комплектації.
• Робоча інтенсивність — 50%, тому комплект можна застосовувати не тільки на приватних, а й на комерційних об'єктах із регулярним рухом.
• Швидкість — 1,5 об/хв, що забезпечує контрольований рух стулок.
• Вбудований конденсатор 10 мкФ забезпечує необхідні умови роботи асинхронного двигуна.
• Термозахист двигуна 150 °C захищає силову частину від критичного перегрівання.
• Ступінь захисту IP44 дозволяє використовувати приводи у зовнішньому середовищі за умови правильного монтажу.

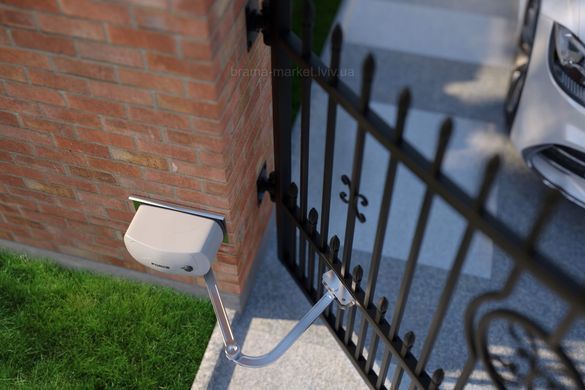

ШАРНІРНИЙ МЕХАНІЗМ ВІДКРИВАННЯ ВОРІТ ІЗ ШИРОКИМИ КОЛОНАМИ — СИЛЬНА СТОРОНА КОМПЛЕКТУ АВТОМАТИКИ R23/374

Головна конструктивна особливість SET R23/374 — шарнірний механізм передачі зусилля. Він дозволяє автоматизувати розпашні ворота там, де геометрія опорної зони не залишає достатнього місця для встановлення звичайного лінійного приводу. Довгий важіль LT303 змінює кінематичну схему руху та дає можливість адаптувати автоматику до специфічного розташування стулки відносно опорної колони. Саме тому R23/374 варто розглядати не просто як комплект «двох двигунів», а як спеціалізоване рішення для певної геометрії розпашних воріт.

АВТОМАТИКА ROGER TECHNOLOGY R23/374 ДЛЯ ВУЛИЧНИХ ВОРІТ — МЕХАНІЧНИЙ КОНТРОЛЬ ВІДКРИВАННЯ ТА ЗАКРИВАННЯ СТУЛОК

Комплект R23/374 не оснащений енкодером — у технічній конструкції використовується механічне визначення кінцевих положень за допомогою мікровимикачів. Це важлива особливість моделі, яку варто врахувати під час порівняння з сучасними безщітковими приводами Roger Technology. Механічні кінцевики дозволяють визначати положення стулок у крайніх точках циклу та коректно завершувати рух. Водночас точність роботи системи значною мірою залежить від правильної геометрії монтажу, стану петель і коректного налаштування упорів та важелів.

ЯК ЗАМОВИТИ КОМПЛЕКТ АВТОМАТИКИ ROGER TECHNOLOGY SET R23/374 ДЛЯ РОЗПАШНИХ ВОРІТ З ДОВГИМИ ВАЖЕЛЯМИ ТА МОНТАЖЕМ?

Roger Technology SET R23/374 варто обирати після оцінки не тільки ширини та маси стулок, а насамперед геометрії їх встановлення. Широкі опорні колони, відстань від осі петель до краю стовпа та можливість розміщення шарнірного механізму безпосередньо впливають на правильність роботи автоматики. Для замовлення комплекту достатньо надати характеристики воріт і фотографії опорних зон. Це дозволить оцінити можливість монтажу довгих важелів LT303, визначити необхідність додаткових елементів та сформувати комплектацію без зайвих компонентів. У компанії «БРАМА МАРКЕТ Львів» можна замовити набір електроприводів Roger Technology SET R23/374 для розпашних воріт разом із необхідними аксесуарами та професійним монтажем. Особливо доцільно доручити встановлення фахівцям у випадках із масивними стулками, нестандартними колонами або обмеженим монтажним простором.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ПРОМИСЛОВІ ВОРОТА - ГАРАЖНІ РОЛЕТИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

FAQ ПРО АВТОМАТИКУ НА ВОРОТА РОЗПАШНІ ROGER TECHNOLOGY SET R23/374 — ТЕХНІЧНІ НЮАНСИ, ЯКІ ВАРТО ЗНАТИ ДО МОНТАЖУ

1. ЧОМУ У ПРИВОДАХ КОМПЛЕКТУ R23/374 ВИКОРИСТОВУЄТЬСЯ ШАРНІРНИЙ ВАЖІЛЬ, А НЕ ЛІНІЙНИЙ МЕХАНІЗМ?
   Шарнірна схема дозволяє працювати з геометрією воріт, де лінійному приводу недостатньо місця для коректного монтажу. Особливо актуальним це є для конструкцій із широкими колонами.
2. ЧИ Є В АВТОМАТИЦІ R23/374 ЕНКОДЕР?
   Ні. У технічній специфікації моделі енкодер відсутній. Кінцеві положення визначаються механічними мікровимикачами на відкривання та закривання.
3. ЧОМУ ДЛЯ АВТОМАТИКИ РОЗПАШНОЇ ДО ВОРІТ R23/374 ПОТРІБЕН КОНДЕНСАТОР 10 мкФ?
   Асинхронний двигун 230 V AC використовує конденсатор для формування необхідного фазового зсуву в робочій схемі двигуна. У R23/371 він передбачений безпосередньо конструкцією приводу.
4. ЩО ОЗНАЧАЄ КРУТНИЙ МОМЕНТ 400 НМ У ЦІЙ МОДЕЛІ?
   Це характеристика силової здатності мотор-редуктора передавати обертальний момент на механізм приводу. Вона не означає автоматичну сумісність із будь-якими воротами — геометрія стулки та монтажу залишається критично важливою.
5. ЧОМУ ДЛЯ АВТОМАТИЗОВАНИХ РОЗПАШНИХ ВОРІТ ШИРШЕ 2,5 М МОЖЕ ЗНАДОБИТИСЯ ЕЛЕКТРОЗАМОК?
   Чим ширша стулка, тим більший вплив вітрового навантаження та механічних деформацій. Додаткове електромеханічне блокування може бути необхідним для надійної фіксації конструкції, особливо на глухих або важких воротах.
6. ЯК НА РОБОТУ АВТОМАТИКИ ВПЛИВАЄ СТАН ПЕТЕЛЬ РОЗПАШНИХ ВОРІТ?
   Це принципово важливий фактор. Привід розрахований на переміщення справної конструкції, а не на компенсацію заїдань чи перекосів. Тугий хід стулки збільшує навантаження на редуктор і може прискорити зношування механізму.
7. ЧИ ПІДХОДИТЬ КОМПЛЕКТ R23/374 ДЛЯ ВОРІТ ІЗ ВЕЛИКОЮ ПЛОЩЕЮ ГЛУХОГО ПОЛОТНА?
   Можливість використання визначається сукупністю параметрів, а не лише масою стулки. Для глухих воріт необхідно додатково врахувати вітрове навантаження, ширину полотна, якість опорної конструкції та умови експлуатації.
