АВТОМАТИКА ROGER TECHNOLOGY SET R23/373 ДЛЯ ВОРІТ РОЗПАШНИХ ДО 400 КГ

Комплектація:

Roger Technology SET R23/373 — готовий комплект електромеханічної автоматики для розпашних воріт із двома приводами R23/372 та стандартними короткими шарнірними важелями. Система призначена для стулок довжиною до 3,5 м і працює від мережі 230 V AC. Нереверсивний мотор-редуктор із крутним моментом до 400 Н·м забезпечує стабільне переміщення стулки, а механічні мікровимикачі контролюють крайні положення під час відкривання та закривання. Важільна конструкція особливо практична для воріт із широкими опорними стовпами, де встановлення лінійного приводу може бути обмежене монтажною геометрією. До комплекту вже входять блок керування, радіоприймач, два пульти, пара зовнішніх фотоелементів, сигнальна лампа та табличка автоматичного відкривання, тому SET R23/373 формує повноцінну базову систему автоматизації.

ШАРНІРНА АВТОМАТИКА ROGER SET R23/373 — ТЕХНІЧНІ ПЕРЕВАГИ ПРИВОДІВ ДЛЯ РОЗПАШНИХ ВОРІТ

Roger Technology R23 належить до серії важільних приводів, у якій акцент зроблено на надійній електромеханіці та можливості монтажу на конструкціях зі складнішою геометрією опор. Комплект R23/373 розрахований на регулярне використання та має все необхідне для базового автоматичного керування двома стулками.

• Максимальна довжина стулки до 3,5 м: приводи підходять для широких розпашних воріт за умови відповідності інших параметрів конструкції.
• Живлення 230 V AC: система розрахована на стаціонарне підключення до побутової електромережі.
• Крутний момент до 400 Н·м: забезпечує необхідне тягове зусилля для відповідних за характеристиками стулок.
• Потужність двигуна 200 Вт: кожен електромеханічний привід має достатній силовий ресурс для регулярної експлуатації.
• Шарнірний важіль: дозволяє реалізувати монтаж у ситуаціях, де лінійна кінематика має недостатньо простору.
• Нереверсивний мотор-редуктор: механічно утримує стулку після припинення руху.
• Механічні кінцеві вимикачі: мікровимикачі контролюють положення під час відкривання та закривання.
• Час відкривання на 90° близько 14 секунд: забезпечує комфортний проїзд без надмірної затримки.
• Швидкість маневрування 1,5 об/хв: штатний параметр роботи мотор-редуктора.
• Інтенсивність використання 50%: модель призначена для регулярної експлуатації без переходу до суперінтенсивного промислового режиму.
• Захист корпусу IP44: приводи можуть використовуватися на відкритому повітрі за дотримання вимог до встановлення.
• Робоча температура від -20 до +55 °C: система придатна для цілорічної експлуатації у відповідних кліматичних умовах.
• Радіокерування в комплекті: передбачені приймач та два двоканальні пульти.
• Фотоелементи R90/F2ES: забезпечують контроль зони руху воріт.
• Світлодіодна лампа FIFTHY/230: використовується для візуального попередження про роботу автоматики.

Важливою особливістю SET R23/373 є саме готовність комплекту до створення автоматизованої в'їзної системи. Тут не потрібно окремо підбирати базову електроніку та радіокерування — основні компоненти вже передбачені конфігурацією виробника.

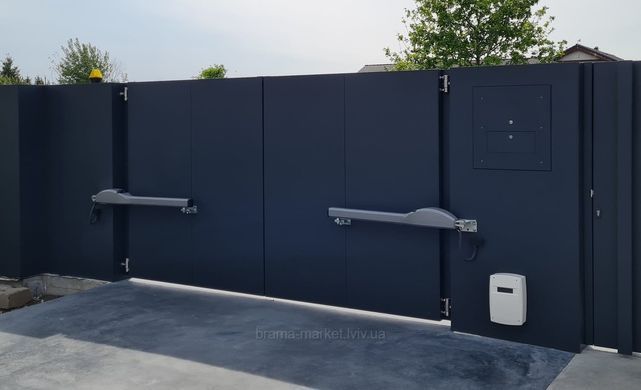

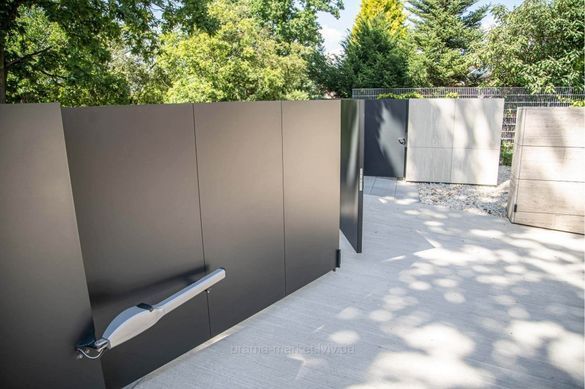

ПРИВІД R23/372 З ШАРНІРНИМ ВАЖЕЛЕМ — МОНТАЖ НА РОЗПАШНИХ ВОРОТАХ ІЗ МАСИВНИМИ ОПОРАМИ

У комплекті використовуються два мотор-редуктори R23/372 зі стандартними короткими шарнірними важелями. Така схема передачі руху дає більше свободи під час встановлення порівняно з класичними лінійними приводами, особливо на воротах із широкими або глибокими опорними стовпами. Для правильної роботи необхідно дотриматися монтажних відстаней між петлями, корпусом приводу та точкою з'єднання важеля зі стулкою. Від цих параметрів залежить доступний кут відкривання, навантаження на механізм і фактична кінематика руху.

АВТОМАТИКА НА ВОРОТА РОЗПАШНІ ROGER TECHNOLOGY SET R23/373 ДЛЯ ПРИВАТНИХ І КОМЕРЦІЙНИХ В'ЇЗДІВ — РЕЖИМ 50%

Інтенсивність використання SET R23/373 становить 50%, тому комплект орієнтований на регулярну експлуатацію у приватному секторі та на об'єктах із помірним транспортним потоком. Для територій, де ворота повинні працювати сотні разів щодня без значних перерв, доцільно розглядати спеціалізовані рішення з вищим робочим ресурсом. Температурний діапазон від -20 до +55 °C дозволяє використовувати приводи протягом року. При цьому для великих глухих стулок необхідно додатково враховувати вітрове навантаження, оскільки воно безпосередньо впливає на фактичне навантаження на мотор-редуктори.

ЯК ЗАМОВИТИ КОМПЛЕКТ АВТОМАТИКИ ROGER TECHNOLOGY SET R23/373 ДЛЯ РОЗПАШНИХ ВОРІТ ІЗ МОНТАЖЕМ?

Приводи електричні варто підбирати після оцінки параметрів конкретної в'їзної конструкції. Для важільної автоматики особливе значення мають довжина стулок, їхня маса, розміри опорних стовпів, положення петель, необхідний кут відкривання та фактична інтенсивність користування воротами. У «БРАМА МАРКЕТ Київ» можна замовити готовий комплект автоматики SET R23/373 із двома приводами R23/372, блоком керування, радіоприймачем, пультами, фотоелементами та сигнальною лампою. За потреби систему можна доповнити іншими компонентами безпеки й керування та замовити професійний монтаж із налаштуванням автоматики. Перед встановленням також необхідно перевірити петлі та механіку воріт. Стулки повинні переміщуватися без заклинювань і надмірного опору.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ПРОМИСЛОВІ ВОРОТА - ГАРАЖНІ РОЛЕТИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО КОМПЛЕТ РОЗПАШНОЇ АВТОМАТИКИ НА ВОРОТА ROGER TECHNOLOGY SET R23/373

1. ДЛЯ ЯКОЇ ДОВЖИНИ СТУЛКИ ПРИЗНАЧЕНИЙ SET R23/373?
   Комплект розрахований на розпашні ворота зі стулками довжиною до 3,5 м. Остаточна можливість використання визначається також масою полотна, його конструкцією, вітровим навантаженням і монтажною геометрією.
2. ЯКИЙ ПРИВІД ВИКОРИСТОВУЄТЬСЯ В КОМПЛЕКТІ ROGER SET R23/373?
   До складу входять два електромеханічні мотор-редуктори R23/372 із шарнірними важелями стандартної довжини. Приводи працюють від 230 V AC та мають механічні кінцеві вимикачі.
3. ЧИ Є R23/372 БЕЗЩІТКОВИМ ПРИВОДОМ 24 V?
   Ні. R23/372 — мережевий електромеханічний привід із живленням 230 V AC. Це принципово інша конструкція порівняно з Brushless-моделями Roger Technology на 24 V.
4. ЯКИЙ КРУТНИЙ МОМЕНТ МАЄ РОЗПАШНИЙ ЕЛЕКТРОПРИВІД ROGER R23/372?
   Заявлений крутний момент становить 400 Н·м. Фактичне навантаження на привод залежить від монтажної геометрії, маси стулки та опору її руху.
5. ЧИ Є В КОМПЛЕКТІ ФОТОЕЛЕМЕНТИ ТА СИГНАЛЬНА ЛАМПА?
   Так. SET R23/373 включає пару фотоелементів R90/F2ES, LED-сигнальну лампу 230 V та антену. Також передбачена інформаційна табличка про автоматичне відкривання.
6. СКІЛЬКИ ЧАСУ АВТОМАТИКА ROGER R23/372 ВІДКРИВАЄ ВОРОТА НА 90°?
   Орієнтовний час відкривання становить 14 секунд. Фактична швидкість залежить від монтажної геометрії та налаштування системи.
7. ЧИ ПІДХОДИТЬ КОМПЛЕКТ РОЗПАШНОЇ АВТОМАТИКИ SET R23/373 ДЛЯ ВОРІТ ІЗ ШИРОКИМИ СТОВПАМИ?
   Так, саме шарнірна кінематика є однією з ключових переваг серії R23. Важільний механізм дозволяє реалізувати монтаж у ситуаціях, де для лінійного приводу недостатньо місця або його встановлення технічно незручне. Перед монтажем необхідно перевірити конкретні відстані між петлями, опорами та точками кріплення.
