АВТОМАТИКА ROGER TECHNOLOGY SET H23/284 ДЛЯ ВОРІТ РОЗПАШНИХ ДО 300 КГ

Комплектація:

Roger Technology SET H23/284 — готовий комплект електромеханічної автоматики для розпашних воріт зі стулками довжиною до 2,8 м. До його складу входять два мотор-редуктори H23/280 із шарнірними важелями, оптичними енкодерами та механічними кінцевими вимикачами, а також комплект електроніки для керування двома приводами та пристрої безпеки. Обладнання створене для ситуацій, де важільний механізм є практичнішим за лінійну схему. Приводи працюють від 230 V AC, розвивають потужність 200 Вт та забезпечують відкривання стулки на 90° приблизно за 12 секунд. Комплект орієнтований на приватні та комерційні об'єкти з помірною інтенсивністю використання.

АВТОМАТИКА ROGER TECHNOLOGY SET H23/284 — ПЕРЕВАГИ ШАРНІРНОГО ПРИВОДУ ДЛЯ РОЗПАШНИХ ВОРІТ

SET H23/284 поєднує два приводи з важільним механізмом і повний набір основної електроніки, необхідної для автоматичного відкривання та закривання воріт. Така конфігурація дозволяє отримати готову систему без необхідності окремо формувати базовий комплект керування.

• Стулка до 2,8 м завдовжки: приводи  розраховані на відповідні за параметрами розпашні ворота.
• Живлення двигунів 230 V AC: класична мережна схема для стаціонарної автоматики.
• Шарнірний важіль: дозволяє реалізувати монтаж на конструкціях, де лінійна кінематика має обмеження.
• Потужність 200 Вт: силовий параметр кожного електромеханічного приводу.
• Крутний момент до 300 Нм: забезпечує необхідне зусилля для переміщення відповідних стулок.
• Оптичний енкодер: контролює положення та рух приводу в процесі роботи.
• Механічні кінцеві вимикачі: визначають положення стулки під час відкривання та закривання.
• Нереверсивний редуктор: конструкція механізму перешкоджає вільному переміщенню стулки після зупинки.
• Швидкість 1,2 об/хв: штатний параметр маневрування приводу.
• Відкривання на 90° приблизно за 12 секунд: забезпечує комфортний проїзд без надмірного очікування.
• Блок керування H70/200AC/BOX: призначений для одночасного керування двома приводами та має функції уповільнення.
• Радіоприймач H93/RX433/I: підтримує керування системою через радіопульт.
• Два пульти T80/TX2: дають змогу одразу використовувати дистанційне керування.
• Синхронізовані фотоелементи R90/F2ES: контролюють зону проїзду та підвищують безпеку автоматичної системи.
• Світлодіодна сигнальна лампа FIFTHY/230LED: повідомляє про роботу автоматики.

У результаті набір SET H23/284 є не просто парою приводів, а цілісною системою автоматизації з керуванням, радіоприймачем, пультами, фотоелементами та світловою сигналізацією. Це зручно для монтажу на новій в'їзній групі, оскільки основні компоненти вже підібрані виробником у межах однієї конфігурації.

АВТОМАТИКА ДЛЯ ВОРІТ РОЗПАШНИХ ROGER ТА КІНЕМАТИЧНІ ОСОБЛИВОСТІ

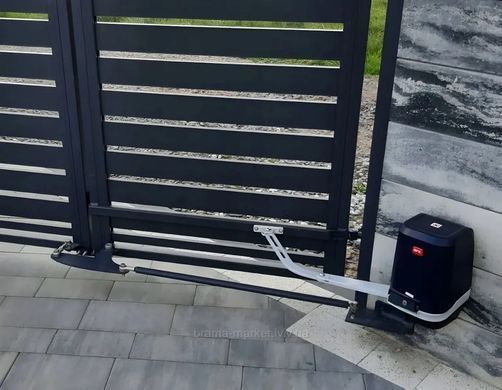

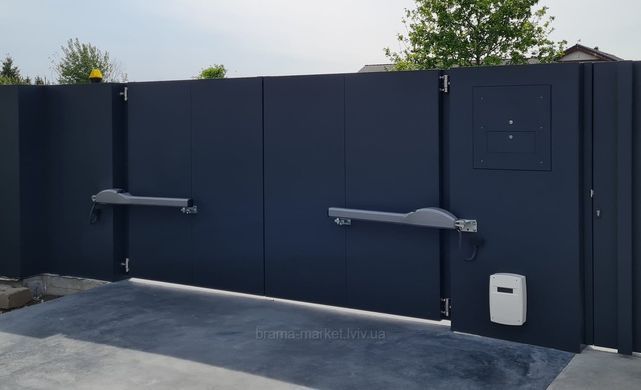

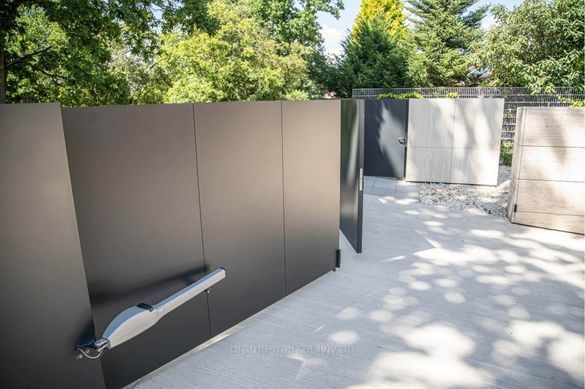

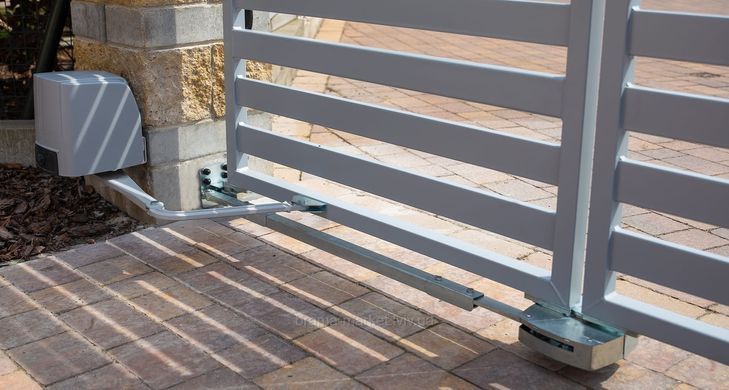

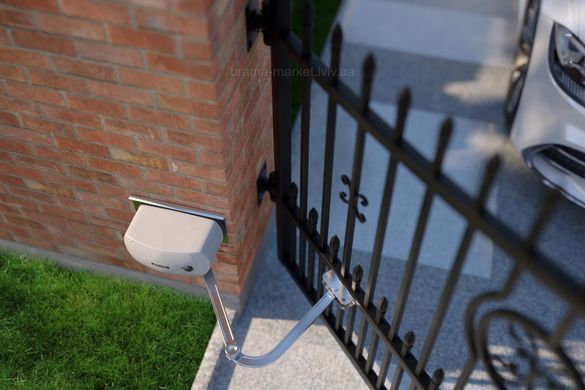

Основою комплекту є два електромеханічні мотор-редуктори H23/280 із шарнірним важелем. На відміну від лінійних приводів, рух стулки передається через важільну систему, тому обладнання можна використовувати на воротах із певними конструктивними особливостями опор. Для коректної роботи значення мають відстань від осі петель до місця встановлення приводу, положення точок кріплення та необхідний кут відкривання. Саме ці параметри визначають кінематику руху й повинні враховуватися під час монтажу.

ОПТИЧНИЙ ЕНКОДЕР І КІНЦЕВИКИ — ОПТИМАЛЬНИЙ КОНТРОЛЬ РУХУ РОЗПАШНИХ ВОРІТ

У H23/282 використовується оптичний енкодер, який дає системі керування інформацію про рух приводу. Окремо передбачені мікровимикачі кінцевих положень для відкривання та закривання. Таке поєднання дозволяє контролювати роботу приводу та коректно завершувати цикл у заданих положеннях. Для автоматики розпашних воріт це важливо не тільки з точки зору комфорту, а й для правильної синхронізації двох стулок.

ПРИСТРОЇ БЕЗПЕКИ ДЛЯ АВТОМАТИКИ РОЗПАШНИХ ВОРІТ ROGER SET H23/284

Система постачається з парою зовнішніх синхронізованих фотоелементів R90/F2ES. Вони контролюють зону руху воріт і можуть використовуватися для запобігання продовженню автоматичного циклу за наявності перешкоди. Для візуального попередження про роботу автоматики до комплекту входить світлодіодна лампа FIFTHY/230LED з інтегрованою антеною. Таким чином, базовий набір уже охоплює не тільки приводи та керування, а й основні компоненти системи безпеки та сигналізації.

ЯК ЗАМОВИТИ КОМПЛЕКТ МОТОРІВ ROGER TECHNOLOGY SET H23/284 ДЛЯ РОЗПАШНИХ ВОРІТ?

Для підбору системи управління важливо оцінити не тільки довжину стулок, а й їхню масу, конструкцію, стан петель, положення опор та інтенсивність майбутньої експлуатації. Для важільного приводу окреме значення мають монтажні відстані, оскільки саме вони визначають правильність роботи шарнірної кінематики. У компанії «БРАМА МАРКЕТ Одеса» можна замовити Roger Technology SET H23/284 як готовий комплект для автоматизації розпашних воріт із двома приводами, блоком керування, радіокеруванням, фотоелементами та світловою сигналізацією. За потреби можна сформувати систему з урахуванням конкретної конструкції воріт і замовити професійний монтаж та налаштування обладнання. Перед встановленням також варто перевірити легкість ручного руху обох стулок. Навіть потужна автоматика не повинна компенсувати перекоси, заклинювання чи несправні петлі — механіка воріт має працювати коректно ще до підключення приводів.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ПРОМИСЛОВІ ВОРОТА - ГАРАЖНІ РОЛЕТИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО ROGER TECHNOLOGY SET H23/284 — КОМПЛЕКТ АВТОМАТИКИ 230V НА РОЗПАШНІ ВОРОТА

1. ДЛЯ ЯКИХ РОЗПАШНИХ ВОРІТ ПРИЗНАЧЕНИЙ НАБІР ЕЛЕКТРОПРИВОДІВ SET H23/284?
   Комплект розрахований на ворота зі стулками довжиною до 2,8 м. Під час підбору необхідно також враховувати масу полотна, його конструкцію та монтажну геометрію.
2. ЩО ВХОДИТЬ ДО КОМПЛЕКТУ АВТОМАТИКИ ROGER TECHNOLOGY SET H23/284?

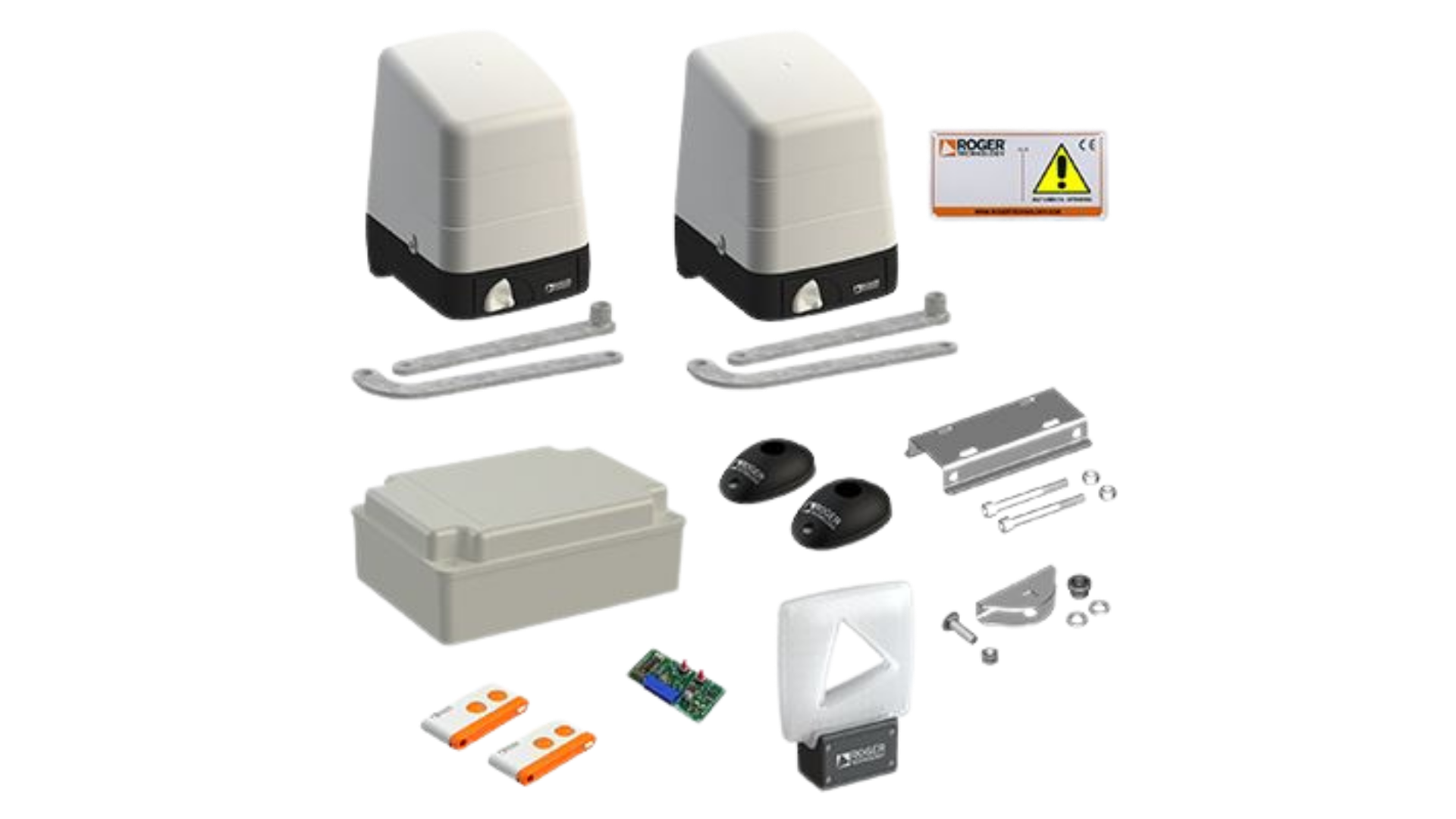

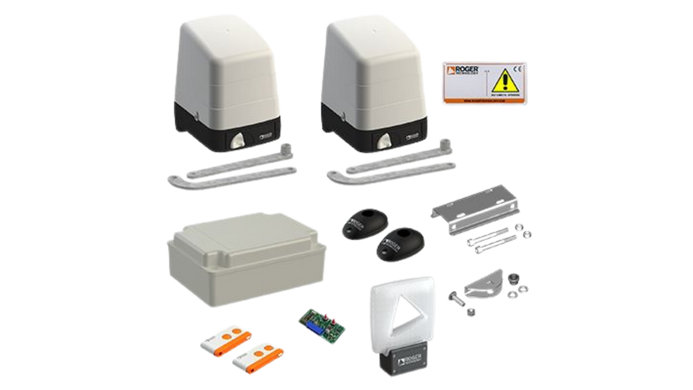

   До складу входять два приводи H23/282, блок керування H70/200AC/BOX, радіоприймач, два пульти T80/TX2, пара синхронізованих фотоелементів та світлодіодна сигнальна лампа.
3. ЧИ Є В СИСТЕМІ ВІДКРИВАННЯ РОЗПАШНИХ ВОРІТ ROGER H23/284 ОПТИЧНИЙ ЕНКОДЕР?
   Так. Кожен привід з комплекту оснащений оптичним енкодером, а також механічними мікровимикачами для контролю крайніх положень під час відкривання та закривання.
4. ЯК ШВИДКО АВТОМАТИКА З КОМПЛЕКТУ SET H23/284 ВІДКРИВАЄ ВОРОТА?
   Орієнтовний час відкривання на 90° становить 12 секунд. Фактичний результат залежить від монтажної геометрії та параметрів конкретних воріт.
5. ЧИ ПІДХОДИТЬ ЦЕЙ КОМПЛЕКТ ДЛЯ ШИРОКИХ ОПОРНИХ СТОВПІВ?
   Саме шарнірна конструкція H23 робить такий тип приводу цікавим для монтажу на конструкціях, де використання лінійного механізму може бути обмежене геометрією опори. Остаточна можливість встановлення визначається монтажними розмірами.
6. ЯКА ІНТЕНСИВНІСТЬ РОБОТИ ПРИВОДІВ ЕЛЕКТРИЧНИХ З ROGER SET H23/284?
   Виробник вказує частоту використання 50%. Тому перед вибором комплекту для комерційного об'єкта з великим потоком автомобілів необхідно порівняти фактичне навантаження з режимом роботи моделі.
