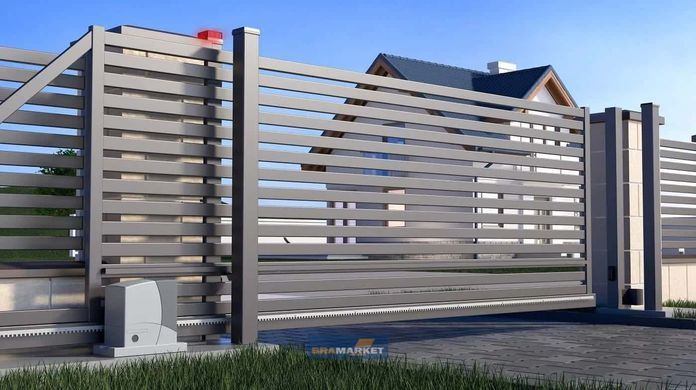

Автоматика ROGER TECHNOLOGY R30/806 для розсувних воріт вагою до 800 кг

Комплектація:

ROGER TECHNOLOGY R30/806 — комплект автоматики для воріт відкатних масою до 800 кг і довжиною до 12 м. Основою системи є привід R30/804 із живленням 230 V AC, вбудованим блоком керування H70/104AC, оптичним енкодером та магнітними кінцевими вимикачами. Номінальна потужність двигуна становить 350 Вт, тягове зусилля — 500 Н, а швидкість переміщення полотна — 9,5 м/хв.

Комплект призначений для об'єктів із регулярною експлуатацією та має заявлену інтенсивність до 50%. До його складу входять два двоканальні пульти T80/TX2, радіоприймач H93/RX20/I, пара фотоелементів R90/F2ES, сигнальна лампа FIFTHY/230 (антента вбудована). Зубчаста рейка до базової комплектації не входить і підбирається окремо відповідно до шестерні привода.

ЕЛЕКТРИЧНИЙ ПРИВІД ROGER R30/804 — ЯКІСНИЙ ПРИСТРІЙ ДЛЯ ДИСТАНЦІЙНОГО УПРАВЛІННЯ ВОРОТАМИ НА РОЛИКАХ

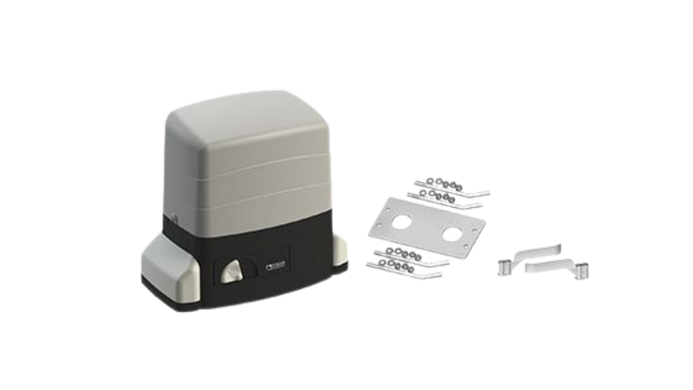

R30/804 є силовою частиною KIT R30/806 та являє собою електромеханічний самоблокувальний привід із нереверсивним редуктором. Модель працює від мережі 230 V AC, має оптичний енкодер і вбудовану плату керування H70/104AC. Магнітні кінцеві вимикачі визначають крайні положення полотна без використання механічних контактних елементів.

• Максимальна маса воріт до 800 кг: привід розрахований на автоматизацію важких відкатних конструкцій.
• Максимальна довжина полотна до 12 м: дозволяє використовувати систему на широких в'їзних групах.
• Потужність 350 Вт: забезпечує необхідний силовий ресурс для переміщення полотна відповідної ваги.
• Тягове зусилля 500 Н: характеризує можливості мотор-редуктора під час руху воріт.
• Живлення 230 V AC: привід підключається до стандартної електромережі.
• Швидкість 9,5 м/хв: забезпечує комфортний час відкривання для більшості відкатних конструкцій.
• Оптичний енкодер: контролює рух полотна та допомагає системі коректно реагувати на зміни навантаження.
• Магнітні кінцеві вимикачі: визначають положення воріт у крайніх точках.
• Вбудований блок керування H70/104AC: основна електроніка розміщена безпосередньо в корпусі привода.
• Нереверсивний редуктор: забезпечує самоблокування полотна після зупинки.
• Термозахист двигуна 150 °C: захищає електромотор від критичного перегрівання.
• Конденсатор 15 μF: використовується в електричній схемі двигуна.
• Захист IP44: корпус пристосований для зовнішнього встановлення за умови дотримання монтажних вимог.
• Робоча температура від -20 до +55 °C: дозволяє використовувати автоматику в широкому сезонному діапазоні.
• Шестерня Z17, модуль 4: визначає тип сумісної зубчастої рейки.

Для надійної роботи привода важливо забезпечити справний механізм самих воріт. Полотно має рівномірно рухатися по напрямній, ролики не повинні створювати надмірного опору, а зубчаста рейка повинна бути встановлена з правильною геометрією зачеплення.

МАГНІТНІ КІНЦЕВІ ВИМИКАЧІ У ПРИВОДІ ROGER R30/804 — ТОЧНЕ ПОЗИЦІОНУВАННЯ ВІДКАТНИХ ВОРІТ

Однією з ключових особливостей R30/804 є магнітна система визначення крайніх положень. Постійні магніти дозволяють електроніці отримувати інформацію про досягнення кінцевих точок без механічного контакту кінцевика з рухомими деталями привода. Таке рішення особливо практичне для зовнішніх відкатних воріт, оскільки положення зупинки не залежить від безпосереднього механічного натискання кінцевого вимикача. Під час монтажу магнітні елементи потрібно правильно розташувати відповідно до повністю відкритого та закритого положення полотна.

НАДІЙНІ ДВИГУНИ - ЕЛЕКТРОПРИВОДИ ТА МЕХАНІЗМИ ВІД ІТАЛІЙСЬКИХ ВИРОБНИКІВ

ЕНКОДЕР І БЛОК КЕРУВАННЯ У СИСТЕМІ ROGER KIT R30/806 — КОНТРОЛЬ РУХУ АВТОМАТИЧНИХ ВОРІТ

У R30/804 використовується оптичний енкодер, який працює спільно з вбудованим блоком керування H70/104AC. Електроніка отримує інформацію про переміщення полотна та використовує її для контролю автоматичного циклу. Це дозволяє реалізувати контроль уповільнення та коректніше реагувати на зміни умов руху. Вбудоване виконання контролера також скорочує кількість окремих компонентів системи. Для монтажу не потрібна окрема зовнішня шафа керування, оскільки основна плата вже інтегрована в конструкцію електричного привода.

КОМПЛЕКТАЦІЯ ROGER TECHNOLOGY KIT R30/806 — ГОТОВА СИСТЕМА ДЛЯ АВТОМАТИЗАЦІЇ ВІДКАТНИХ ВОРІТ

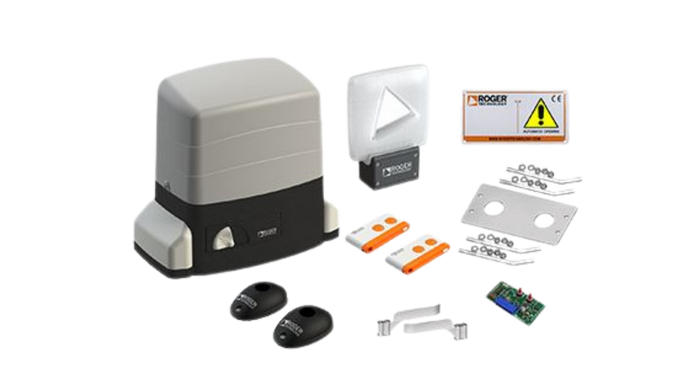

KIT R30/806 сформований як повноцінний набір для автоматизації відкатних воріт. У нього входять привід R30/804 із вбудованим блоком керування H70/104AC та радіоприймачем H93/RX20/I, два пульти T80/TX2, комплект фотоелементів R90/F2ES, сигнальна лампа FIFTHY/230. При цьому зубчаста рейка не входить до базового комплекту. Для R30/804 використовується вихідна шестерня Z17 із модулем 4, тому рейку потрібно підбирати відповідного типорозміру та необхідної довжини. Перед встановленням автоматики також необхідно перевірити механіку воріт, оскільки навіть потужний привід не компенсує несправності роликової системи або неправильне положення полотна.

ЯК ЗАМОВИТИ КОМПЛЕКТ АВТОМАТИКИ ROGER TECHNOLOGY KIT R30/806 ДЛЯ ВІДКАТНИХ ВОРІТ?

Для правильного підбору обладнання потрібно врахувати масу та довжину полотна, стан роликів, напрямної та зубчастої рейки, а також інтенсивність використання воріт. Привід R30/804 розрахований на конструкції до 800 кг і до 12 м завдовжки, однак ці параметри актуальні лише за умови справної механічної частини. Для суцільних і великих полотен додатково варто враховувати вітрове навантаження. У представництві «БРАМА МАРКЕТ Київ» можна підібрати комплект Roger Technology відповідно до характеристик конкретних відкатних воріт. У наборі KIT R30/806 вже передбачені привід R30/804, радіоприймач, два пульти, фотоелементи, сигнальна лампа та антена. Зубчаста рейка підбирається окремо. Перед монтажем бажано провести перевірку ручного ходу воріт по всій довжині: полотно повинно переміщуватися плавно, без ривків, перекосів і значного опору.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО КОМПЛЕКТ АВТОМАТИКИ ROGER TECHNOLOGY KIT R30/806 ДЛЯ ВІДКАТНИХ ВОРІТ

1. ЯКУ МАКСИМАЛЬНУ МАСУ ВІДКАТНИХ ВОРІТ МОЖЕ АВТОМАТИЗУВАТИ ROGER KIT R30/806?
   Комплект на базі R30/804 призначений для відкатних воріт масою до 800 кг. Під час підбору також потрібно врахувати довжину полотна та реальний опір його переміщенню.
2. ЯКА ПОТУЖНІСТЬ ДВИГУНА ROGER R30/804 У КОМПЛЕКТІ R30/806?
   Номінальна потужність двигуна становить 350 Вт, а тягове зусилля — 500 Н. Саме ці характеристики визначають силові можливості привода для воріт відповідної вагової категорії.
3. ЯКІ КІНЦЕВІ ВИМИКАЧІ ВИКОРИСТОВУЄ ПРИВІД ROGER R30/804 ДЛЯ ВІДКАТНИХ ВОРІТ?
   R30/804 оснащений магнітними кінцевими вимикачами. Вони визначають крайні положення полотна за допомогою магнітних елементів, без механічного контакту кінцевика.
4. ЯКА ШВИДКІСТЬ РУХУ ВОРІТ З АВТОМАТИКОЮ ROGER TECHNOLOGY KIT R30/806?
   Заявлена швидкість переміщення становить 9,5 м/хв, або приблизно 0,16 м/с. Фактичний час повного відкривання залежить від довжини ходу та налаштувань автоматики.
5. ЧИ ВХОДЯТЬ ФОТОЕЛЕМЕНТИ ДО КОМПЛЕКТУ ROGER KIT R30/806?
   Так. У базову комплектацію входить пара зовнішніх синхронізованих фотоелементів R90/F2ES, призначених для контролю зони руху воріт.
6. СКІЛЬКИ ПУЛЬТІВ МАЄ КОМПЛЕКТ АВТОМАТИКИ ROGER R30/806 І ЯКИЙ ПРИЙМАЧ ВИКОРИСТОВУЄТЬСЯ?
   Комплект містить два двоканальні пульти T80/TX2 та радіоприймач H93/RX20/I із робочою частотою 433,92 МГц.
7. ЧИ Є СИГНАЛЬНА ЛАМПА В КОМПЛЕКТІ ROGER TECHNOLOGY R30/806 ДЛЯ ВІДКАТНИХ ВОРІТ?
   Так. До складу KIT R30/806 входить сигнальна лампа із вбудованою антеною. Зубчаста рейка при цьому не входить до базового набору та підбирається окремо.
