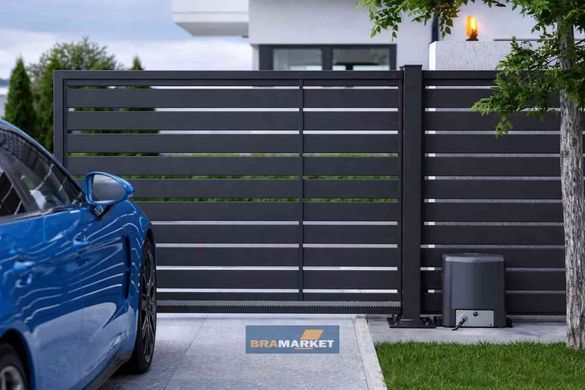

Двигун ROGER TECHNOLOGY R30/804 для розсувних воріт вагою до 800 кг

Комплектація:

ROGER TECHNOLOGY R30/804 — електричний привід для автоматизації відкатних воріт масою до 800 кг. Модель оснащена вбудованим блоком керування H70/104AC, оптичним енкодером і магнітними кінцевими вимикачами. Потужність двигуна становить 350 Вт, тягове зусилля — 570 Н, а швидкість руху полотна — 9,5 м/хв.

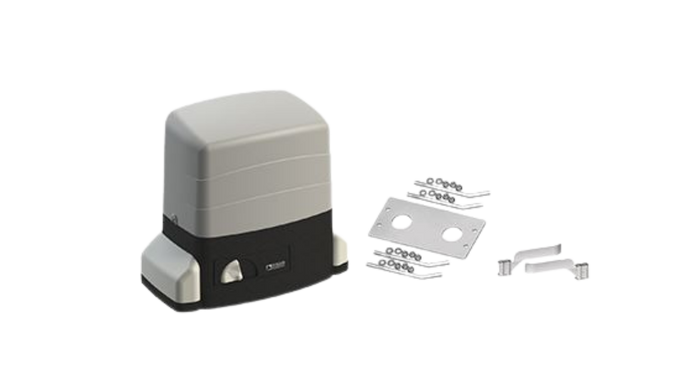

Привід має нереверсивний редуктор, термозахист двигуна та корпус зі ступенем захисту IP44. R30/804 розрахований на частоту використання до 50% і може застосовуватися для приватних та комерційних в'їзних конструкцій. У комплект поставки самого привода входять монтажна основа з анкерними шпильками та магнітні кінцеві вимикачі.

ПРИВІД ROGER R30/804 ДЛЯ ЗСУВНИХ ВОРІТ — ПОТУЖНІСТЬ, ТЯГОВЕ ЗУСИЛЛЯ ТА ОСНАЩЕННЯ

R30/804 поєднує мотор-редуктор та електроніку керування в одному корпусі. Вбудований контролер H70/104AC координує роботу двигуна, кінцевих вимикачів і енкодера, тому для базової роботи привода не потрібен окремий зовнішній блок керування.

• Максимальна маса воріт до 800 кг: привід призначений для автоматизації полотен відповідної вагової категорії.
• Живлення 230 V AC: електромотор розрахований на стандартну мережу 230 В.
• Потужність 350 Вт: забезпечує необхідний силовий ресурс для переміщення важких полотен.
• Тягове зусилля 570 Н: характеризує силові можливості мотор-редуктора.
• Швидкість 9,5 м/хв: забезпечує комфортне відкривання та закривання воріт.
• Оптичний енкодер: контролює параметри руху полотна.
• Магнітні кінцеві вимикачі: визначають крайні положення воріт.
• Блок керування H70/104AC: інтегрований безпосередньо в конструкцію привода.
• Нереверсивний редуктор: забезпечує механічне утримання полотна після зупинки.
• Термозахист двигуна 150 °C: захищає мотор від перегрівання.
• Конденсатор 15 µF: є штатним елементом електричної схеми двигуна.
• Ступінь захисту IP44: корпус пристосований для зовнішнього встановлення за дотримання монтажних вимог.
• Робоча температура від -20 до +55 °C: дозволяє використовувати автоматику протягом різних сезонів.
• Шестерня Z17, модуль 4: визначає сумісність із зубчастою рейкою відповідного типорозміру.

Під час вибору привода важливо оцінювати не тільки масу полотна. Ролики, напрямна та зубчаста рейка повинні бути справними, а самі ворота — переміщуватися вручну без ривків і надмірного опору. Для конструкції масою близько граничного значення це особливо важливо, оскільки механічні проблеми безпосередньо збільшують навантаження на редуктор.

МАГНІТНІ КІНЦЕВИКИ ROGER R30/804 — КОНТРОЛЬ КРАЙНІХ ПОЛОЖЕНЬ ВІДКАТНИХ ВОРІТ

R30/804 відрізняється від R30/803 використанням магнітних кінцевих вимикачів. Вони визначають положення повністю відкритого та закритого полотна без механічного контакту кінцевого елемента з приводом. Виробник безпосередньо вказує магнітний тип кінцевого вимикача як одну з ключових характеристик моделі.

Під час монтажу необхідно правильно розташувати магнітні елементи відповідно до крайніх положень воріт. Від їх позиціонування залежить момент зупинки полотна та коректність автоматичного циклу.

НАДІЙНІ ДВИГУНИ - ЕЛЕКТРОПРИВОДИ ТА МЕХАНІЗМИ ВІД ІТАЛІЙСЬКИХ ВИРОБНИКІВ

ОПТИЧНИЙ ЕНКОДЕР ROGER R30/804 — КЕРУВАННЯ РУХОМ АВТОМАТИЧНИХ ВІДКАТНИХ ВОРІТ

Оптичний енкодер є штатною частиною конструкції R30/804. Він працює спільно з вбудованою платою H70/104AC та використовується для контролю параметрів переміщення полотна. Завдяки цьому електроніка може точніше керувати рухом воріт у процесі автоматичного циклу.

Поєднання енкодера з магнітними кінцевими вимикачами дає системі два різні інструменти контролю: енкодер відстежує сам процес переміщення, а кінцеві вимикачі визначають крайні точки. Для важких відкатних воріт така конфігурація забезпечує більш контрольовану роботу автоматики.

МОТОР-РЕДУКТОР ROGER R30/804 — АВТОМАТИЗАЦІЯ ВІДКАТНИХ ВОРІТ ДЛЯ ПРИВАТНИХ І КОМЕРЦІЙНИХ ОБ'ЄКТІВ

R30/804 розрахований на частоту використання до 50%, тому його можна застосовувати не тільки на приватних територіях, а й на об'єктах із регулярним рухом транспорту. Нереверсивний редуктор утримує полотно після зупинки, а інтегрований блок керування скорочує кількість окремих компонентів під час монтажу.

Окремою практичною перевагою є сумісність із зубчастою рейкою модуля 4 завдяки вихідній шестерні Z17. Це дозволяє підібрати відповідну сталеву або нейлонову рейку з асортименту сумісних компонентів серії R30.

ЯК ЗАМОВИТИ ЕЛЕКТРИЧНИЙ ПРИВІД ROGER TECHNOLOGY R30/804 ДЛЯ ВІДКАТНИХ ВОРІТ?

Перед вибором системи управління заїздом потрібно визначити масу полотна, його довжину, конструкцію роликових опор, тип напрямної та характеристики зубчастої рейки. Максимальна заявлена маса становить 800 кг, а вихідна шестерня Z17 працює із зубчастою рейкою модуля 4. Для воріт із великою площею полотна також варто врахувати вітрове навантаження.  У шоурумі «БРАМА МАРКЕТ Львів» можна підібрати автоматику Roger Technology відповідно до параметрів конкретної в'їзної конструкції. Перед монтажем електропривода необхідно перевірити ручний хід воріт по всій довжині: полотно має рухатися рівномірно, без заїдань, перекосів і значного опору. Якщо механічна частина працює неправильно, спочатку усувають її недоліки, а вже після цього встановлюють автоматику.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО ЕЛЕКТРИЧНИЙ ПРИВІД ROGER R30/804 ДЛЯ ВІДКАТНИХ ВОРІТ

1. ЯКА МАКСИМАЛЬНА ВАГА ВІДКАТНИХ ВОРІТ ДЛЯ ПРИВОДА ROGER R30/804?
   Максимальна заявлена маса полотна становить 800 кг. Під час підбору також потрібно врахувати довжину воріт, стан роликів, напрямної та фактичний опір руху.
2. ЯКА ШВИДКІСТЬ РУХУ ВОРІТ З ЕЛЕКТРОПРИВОДОМ ROGER R30/804?
   Номінальна швидкість переміщення становить 9,5 м/хв, або приблизно 0,16 м/с. Фактичний час відкривання залежить від довжини полотна та умов його експлуатації.
3. ЯКІ КІНЦЕВІ ВИМИКАЧІ ВИКОРИСТОВУЄ АВТОМАТИКА ROGER R30/804?
   У цій моделі встановлені магнітні кінцеві вимикачі. Вони визначають крайні положення відкатних воріт та є однією з ключових відмінностей R30/804 від версії R30/803 із механічними кінцевиками.
4. ДЛЯ ЧОГО ПОТРІБЕН ОПТИЧНИЙ ЕНКОДЕР В ПРИВОДІ ROGER R30/804?
   Енкодер контролює параметри руху полотна та працює разом із блоком керування H70/104AC. Це дозволяє електроніці точніше керувати переміщенням воріт під час автоматичного циклу.
5. ЯКИЙ БЛОК КЕРУВАННЯ ВБУДОВАНИЙ В ЕЛЕКТРОПРИВІД ROGER R30/804?
   У конструкцію інтегрований блок керування H70/104AC. Завдяки цьому основна електроніка системи розташована безпосередньо в корпусі привода.
6. ЯКА ПОТУЖНІСТЬ ДВИГУНА ROGER R30/804 ДЛЯ АВТОМАТИЗАЦІЇ ВІДКАТНИХ ВОРІТ?
   Номінальна потужність становить 350 Вт, а тягове зусилля — 570 Н. Привід розрахований на ворота масою до 800 кг за умови справної механіки конструкції.
7. ЧИ ПІДХОДИТЬ ROGER R30/804 ДЛЯ РЕГУЛЯРНОЇ ЕКСПЛУАТАЦІЇ АВТОМАТИЧНИХ ВІДКАТНИХ ВОРІТ?
   Так. Виробник заявляє частоту використання до 50%, а модель призначена для застосування у житловому та комерційному секторах.
