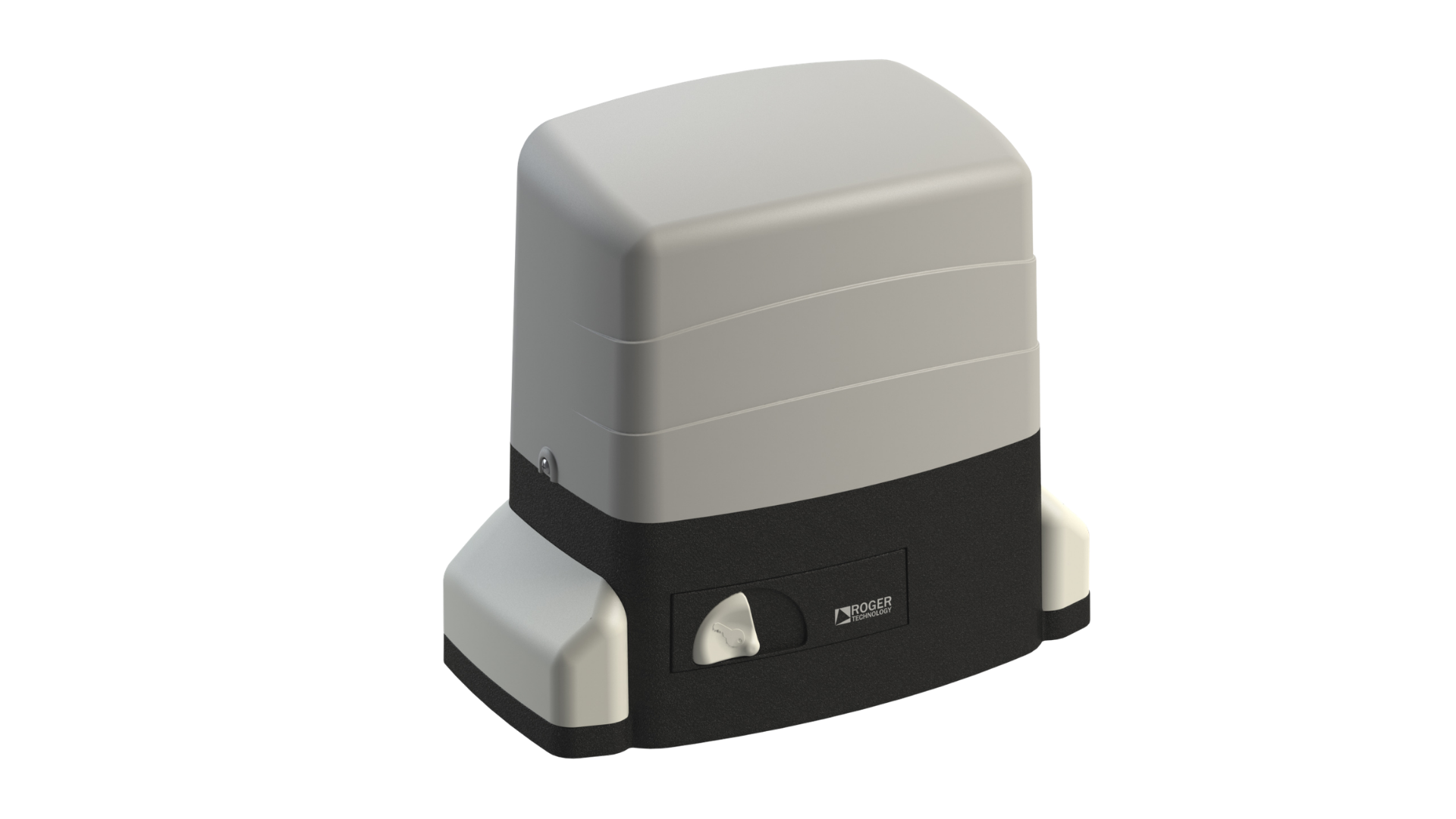

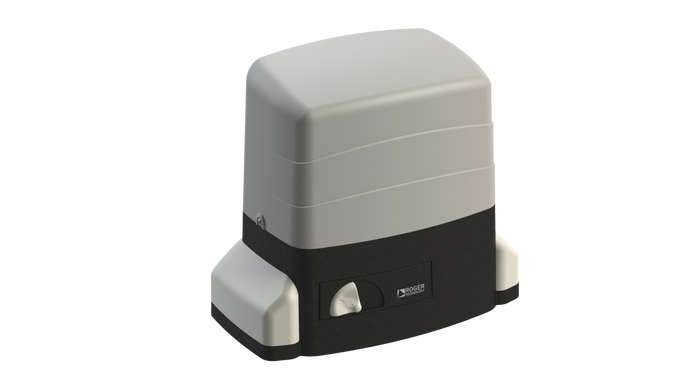

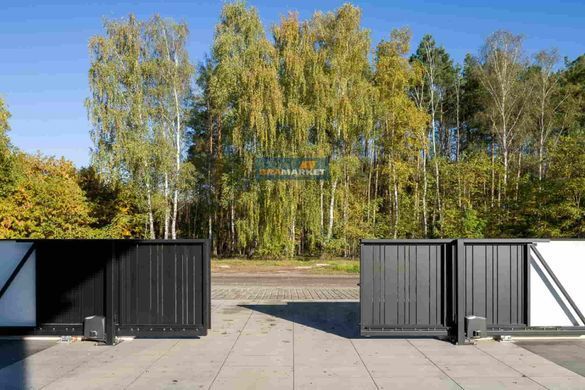

Двигун ROGER TECHNOLOGY R30/1204 для розсувних воріт вагою до 1200 кг

Комплектація:

ROGER TECHNOLOGY R30/1204 — електромеханічний привід для автоматизації відкатних воріт масою до 1200 кг. Модель працює від мережі 230 V AC, оснащена нереверсивним редуктором, оптичним енкодером, вбудованим блоком керування H70/104AC та магнітними кінцевими вимикачами. Номінальна потужність двигуна становить 420 Вт, а максимальне тягове зусилля — 800 Н. Швидкість переміщення полотна сягає 9,5 м/хв.

R30/1204 розрахований на регулярну експлуатацію з інтенсивністю до 50% і підходить для приватних, комерційних та інших об'єктів із важкими відкатними конструкціями. Оптичний енкодер контролює рух полотна, а магнітні кінцеві вимикачі визначають його крайні положення. У корпус привода інтегрований блок керування H70/104AC, тому основна електроніка розміщується безпосередньо всередині силового модуля.

АВТОМАТИКА ДЛЯ ВІДКАТНИХ ВОРІТ ROGER TECHNOLOGY R30/1204 — ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРИЧНОГО ПРИВОДА

R30/1204 належить до серії R30, призначеної для важких відкатних воріт. Конструкція поєднує електромотор на 230 V, нереверсивний мотор-редуктор і систему електронного контролю руху з енкодером. Вихідна шестерня Z17 із модулем 4 розрахована на роботу з відповідною зубчастою рейкою.

• Максимальна маса воріт до 1200 кг: привід призначений для важких металевих та комбінованих конструкцій.
• Потужність 420 Вт: забезпечує силовий ресурс для переміщення полотен великої маси.
• Тягове зусилля 800 Н: визначає максимальні силові можливості мотор-редуктора.
• Живлення 230 V AC: привід підключається до стандартної однофазної електромережі.
• Швидкість 9,5 м/хв: забезпечує достатньо швидке відкривання навіть широких воріт.
• Інтенсивність 50%: модель розрахована на регулярні цикли роботи.
• Оптичний енкодер: контролює переміщення полотна та використовується системою для керування рухом.
• Магнітні кінцеві вимикачі: безконтактно визначають крайні положення воріт.
• Блок керування H70/104AC: інтегрований у корпус привода.
• Нереверсивний редуктор: забезпечує механічне утримання полотна після зупинки.
• Термозахист двигуна 150 °C: захищає мотор від критичного перегрівання.
• Конденсатор 18 μF: відповідає електричній схемі двигуна цієї моделі.
• Ступінь захисту IP44: корпус призначений для зовнішнього встановлення за умови правильного монтажу.
• Робоча температура від -20 до +55 °C: дозволяє експлуатувати систему протягом року.
• Шестерня Z17 / модуль 4: визначає сумісний тип зубчастої рейки.
• Габарити 325 × 162 × 294 мм: компактні розміри спрощують розміщення привода біля полотна.

Для конструкцій вагою близько максимально допустимої особливо важливий технічний стан воріт. Ролики, напрямна та зубчаста рейка повинні працювати без заїдань і перекосів, оскільки паспортне тягове зусилля не компенсує надмірний механічний опір.

МАГНІТНІ КІНЦЕВІ ВИМИКАЧІ ROGER R30/1204 — ЕФЕКТИВНИЙ КОНТРОЛЬ КРАЙНІХ ПОЛОЖЕНЬ ВІДКАТНИХ ВОРІТ

R30/1204 оснащений магнітними кінцевими вимикачами, які визначають положення полотна під час відкривання та закривання. На відміну від механічних кінцевиків, така система працює без безпосереднього механічного контакту між рухомим елементом і вимикачем. Магнітні кінцеві вимикачі є важливою особливістю саме версії R30/1204. Під час монтажу необхідно правильно розташувати магнітні елементи відповідно до фактичних крайніх положень воріт. Коректне налаштування дозволяє системі своєчасно завершувати цикл руху та уникати зайвого ходу полотна.

НАДІЙНІ ДВИГУНИ - ЕЛЕКТРОПРИВОДИ ТА МЕХАНІЗМИ ВІД ІТАЛІЙСЬКИХ ВИРОБНИКІВ

ОПТИЧНИЙ ЕНКОДЕР І БЛОК В ЕЛЕКТРОПРИВОДІ ROGER R30/1204 — КОНТРОЛЬ РУХУ ВОРІТ ЗСУВНИХ

У конструкцію R30/1204 інтегрований оптичний енкодер, який відстежує переміщення полотна під час роботи електропривода. Отримана інформація використовується системою керування для контролю руху та реалізації режимів уповільнення під час наближення до кінцевих положень.

Блок керування H70/104AC також розташований безпосередньо в корпусі привода. Таке виконання зменшує кількість окремих компонентів автоматичної системи та дозволяє компактно організувати монтаж. Електроніка працює спільно з енкодером і кінцевими вимикачами, координуючи основні операції відкривання та закривання.

ДВИГУН ДЛЯ ВІДКАТНИХ ВОРІТ ROGER R30/1204 — ПЕРЕВАГИ НЕРЕВЕРСИВНОЇ СИСТЕМИ

Силова частина R30/1204 розрахована на роботу з полотнами масою до 1200 кг. Двигун потужністю 420 Вт передає зусилля через нереверсивний редуктор на вихідну шестерню Z17. Така конфігурація забезпечує необхідне тягове зусилля для важких відкатних воріт, зберігаючи швидкість руху на рівні 9,5 м/хв. Нереверсивна конструкція редуктора перешкоджає вільному переміщенню полотна після зупинки привода. Для аварійних ситуацій передбачений механізм ручного розблокування, завдяки якому ворота можна перевести на ручне керування за відсутності електроживлення.

ЯК ЗАМОВИТИ ПРИВІД ROGER TECHNOLOGY R30/1204 ДЛЯ ВІДКАТНИХ ВОРІТ?

Перед підбором привода потрібно оцінити не тільки масу полотна, а й довжину його ходу, стан роликів, напрямної та зубчастої рейки. Roger R30/1204 розрахований на ворота до 1200 кг, має тягове зусилля 800 Н і швидкість 9,5 м/хв. Для великих суцільних полотен додатково варто враховувати вітрове навантаження, оскільки воно безпосередньо впливає на фактичний опір руху. У компанії «БРАМА МАРКЕТ Київ» можна підібрати автоматику Roger Technology відповідно до параметрів конкретних відкатних воріт. Привід R30/1204  постачається з монтажною пластиною та стяжками, а зубчасту рейку необхідно підібрати окремо з урахуванням модуля 4 та довжини полотна. Перед встановленням автоматики рекомендується перевірити ручний хід воріт по всій довжині: полотно має переміщуватися рівномірно, без ривків, перекосів і надмірного зусилля.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО ПРИВІД ROGER TECHNOLOGY R30/1204 ДЛЯ АВТОМАТИЧНИХ ВІДКАТНИХ ВОРІТ

1. ЯКУ МАКСИМАЛЬНУ МАСУ ВІДКАТНИХ ВОРІТ МОЖЕ ПЕРЕМІЩУВАТИ МОТОР ROGER R30/1204?
   Привід розрахований на автоматизацію відкатних воріт масою до 1200 кг. Під час підбору також необхідно врахувати стан механіки, довжину полотна та фактичний опір руху.
2. ЯКА ПОТУЖНІСТЬ ДВИГУНА ROGER TECHNOLOGY R30/1204?
   Номінальна потужність становить 420 Вт, а максимальне тягове зусилля — 800 Н. Це відрізняє R30/1204 від моделей R30/803 та R30/804, які мають потужність 350 Вт і тягове зусилля 500 Н.
3. ЯКІ КІНЦЕВІ ВИМИКАЧІ ВИКОРИСТОВУЄ АВТОМАТИКА ROGER R30/1204 ДЛЯ ВІДКАТНИХ ВОРІТ?
   Модель обладнана магнітними кінцевими вимикачами. Вони визначають крайні положення полотна без механічного контакту з рухомими частинами.
4. ЯКА ШВИДКІСТЬ РУХУ ВОРІТ З ПРИВОДОМ ROGER R30/1204?
   Номінальна швидкість становить 9,5 м/хв, або приблизно 0,16 м/с. Фактичний час відкривання залежить від довжини ходу воріт та налаштувань системи.
5. ЧИ МАЄ ПРИВІД ROGER R30/1204 ОПТИЧНИЙ ЕНКОДЕР ДЛЯ КОНТРОЛЮ ВОРІТ?
   Так. Оптичний енкодер входить до штатної конструкції привода та використовується системою керування для контролю переміщення полотна і реалізації уповільнення.
6. ЯКИЙ БЛОК КЕРУВАННЯ ВИКОРИСТОВУЄ АВТОМАТИКА ROGER R30/1204?
   У корпус привода інтегрований блок керування H70/104AC. Це дозволяє розмістити основну електроніку без окремої зовнішньої шафи керування.
7. ЯКУ ЗУБЧАСТУ РЕЙКУ ПОТРІБНО ПІДІБРАТИ ДЛЯ ПРИВОДА ROGER R30/1204?
   Привід оснащений вихідною шестернею Z17 / модуль 4, тому потрібна сумісна зубчаста рейка відповідного модуля. Її довжину визначають за фактичним ходом полотна та конструкцією воріт.
