Автоматика для розсувних воріт ROGER TECHNOLOGY KIT H30/650 вагою до 600 кг

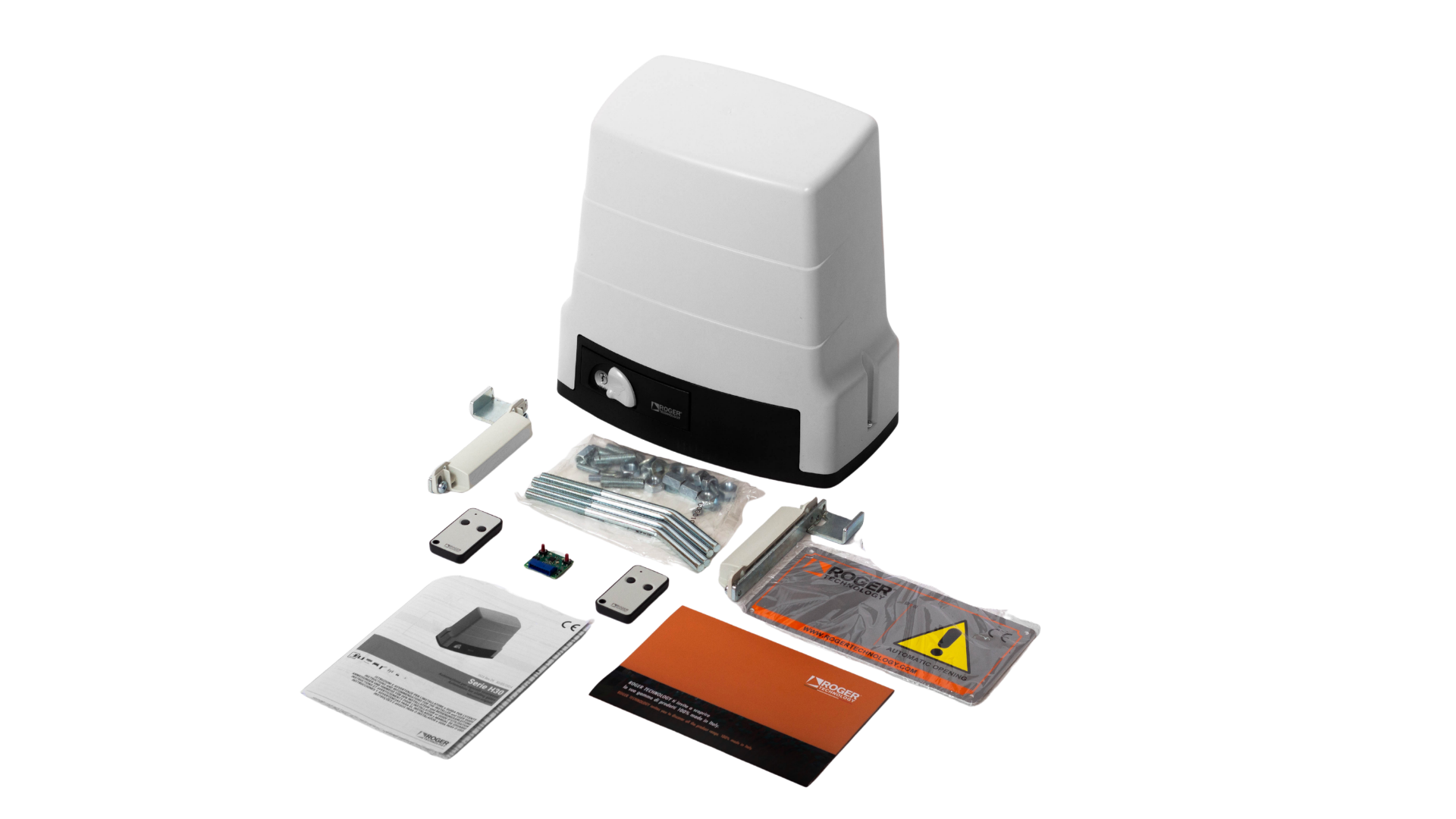

Комплектація:

ROGER TECHNOLOGY KIT H30/650 — комплект автоматики для зсувних воріт із приводом H30/644, розрахованим на полотна масою до 600 кг. Система працює від мережі 230 V AC, оснащена вбудованим блоком керування H70/104AC, оптичним енкодером та магнітними кінцевими вимикачами. Швидкість переміщення становить близько 9,5 м/хв, а тягове зусилля привода — 300 Н.

Комплект призначений для автоматизації приватних та комерційних в'їзних конструкцій із регулярним навантаженням. До складу входять привод H30/644, радіоприймач H93/RX20/I та два двоканальні пульти E80/TX52R/2. Фотоелементи, сигнальна лампа та зубчаста рейка до базової комплектації не входять і підбираються окремо відповідно до конкретної системи.

ПРИВІД ЕЛЕКТРИЧНИЙ ROGER H30/644 — ДВИГУН ДЛЯ АВТОМАТИЗАЦІЇ ВІДКАТНИХ ВОРІТ ДО 600 КГ

H30/644 є основним силовим елементом комплекту Roger Technology KIT H30/650. Електромеханічний привод працює від 230 V AC, має потужність 240 Вт і розвиває тягове зусилля до 300 Н. Вбудований блок керування H70/104AC координує роботу двигуна, кінцевих вимикачів та енкодера.

• Максимальна маса полотна до 600 кг: привод розрахований на автоматизацію відкатних воріт відповідної вагової категорії.
• Живлення 230 V AC: система підключається до стандартної електромережі.
• Потужність 240 Вт: забезпечує необхідний силовий ресурс мотор-редуктора.
• Тягове зусилля 300 Н: визначає можливості привода під час переміщення полотна.
• Швидкість близько 9,5 м/хв: забезпечує комфортний час відкривання та закривання воріт.
• Магнітні кінцеві вимикачі: визначають крайні положення полотна без механічного контакту.
• Оптичний енкодер: контролює параметри руху та положення воріт.
• Плавний старт і уповільнення: знижують динамічні навантаження на механізм.
• Самоблокувальний редуктор: утримує полотно після зупинки привода.
• Аварійне розблокування ключем: дозволяє перейти на ручне керування при відключенні електроенергії.
• Ступінь захисту IP44: корпус призначений для зовнішнього встановлення за дотримання вимог монтажу.
• Робочий діапазон від -20 до +55 °C: дозволяє використовувати систему в різних сезонних умовах.
• Інтенсивність до 50%: характеризує допустимий робочий режим автоматики.

Для нормальної роботи привода важлива не лише паспортна маса полотна. Відкатні ворота повинні легко переміщуватися по напрямній, ролики — працювати без заїдань, а зубчаста рейка — бути правильно встановленою. Надмірний опір руху збільшує навантаження на мотор-редуктор і впливає на його ресурс.

МАГНІТНІ КІНЦЕВІ ВИМИКАЧІ ПРИВОДУ ВІДКАТНОГО ROGER H30/644 — ТОЧНЕ ПОЗИЦІОНУВАННЯ ПОЛОТНА

У приводі H30/644 використовуються магнітні кінцеві вимикачі, які визначають положення повністю відкритих і закритих воріт. На відміну від механічних контактних систем, магнітний принцип не передбачає фізичного натискання кінцевого елемента приводом. Під час монтажу магнітні елементи потрібно правильно розташувати відповідно до крайніх положень полотна. Від точності їх встановлення залежить своєчасна зупинка воріт і коректне завершення автоматичного циклу.

НАДІЙНІ ДВИГУНИ - ЕЛЕКТРОПРИВОДИ ТА МЕХАНІЗМИ ВІД ІТАЛІЙСЬКИХ ВИРОБНИКІВ

ОПТИЧНИЙ ЕНКОДЕР В АВТОМАТИЦІ ROGER — КОНТРОЛЬ РУХУ ВІДКАТНИХ ВОРІТ

Оптичний енкодер привода H30/644 контролює параметри переміщення полотна та використовується електронікою для точнішого керування рухом. Завдяки цьому система може контролювати швидкість, уповільнення та положення воріт під час циклу відкривання або закривання. Для відкатних конструкцій це особливо важливо на ділянках, де потрібна передбачувана зупинка та плавне завершення руху. Енкодер працює спільно з блоком керування та кінцевими вимикачами, формуючи єдину систему контролю привода.

РАДІОКЕРУВАННЯ ВІДКАТНИМИ ВОРОТАМИ З АВТОМАТИКОЮ ROGER KIT H30/650 — ПРИЙМАЧ І ДВА ПУЛЬТИ В КОМПЛЕКТІ

Roger Technology KIT H30/650 комплектується радіоприймачем H93/RX20/I та двома двоканальними пультами E80/TX52R/2. Така комплектація дозволяє дистанційно подавати команди на відкривання та закривання воріт без використання дротової кнопки біля проїзду. Два пульти зручно використовувати різним членам родини або працівникам об'єкта. Другий канал може застосовуватися для додаткової команди, якщо це передбачено схемою підключення та налаштуваннями системи.

ЯК ЗАМОВИТИ КОМПЛЕКТ АВТОМАТИКИ ROGER TECHNOLOGY KIT H30/650 ДЛЯ ВІДКАТНИХ ВОРІТ?

Для підбору системи відкривання відсувної брами пультом оцінити масу та довжину полотна, стан роликів, напрямної та зубчастої рейки, а також інтенсивність експлуатації. Максимальна допустима маса для привода H30/644 становить 600 кг, однак фактичне навантаження залежить від опору під час переміщення. Для довгих або глухих конструкцій додатково варто враховувати вітрове навантаження. У представництві «БРАМА МАРКЕТ Київ» можна замовити комплект із приводом H30/644, блоком керування H70/104AC, магнітними кінцевими вимикачами, оптичним енкодером, радіоприймачем H93/RX20/I та двома пультами E80/TX52R/2. Фотоелементи, сигнальна лампа та зубчаста рейка до базового комплекту не входять і підбираються окремо. Перед монтажем автоматики необхідно перевірити ручний хід воріт по всій довжині проїзду. Полотно має рухатися рівномірно, без ривків, перекосів та надмірного опору. Усунення механічних недоліків до встановлення привода допоможе уникнути зайвого навантаження на редуктор.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО АВТОМАТИКУ ROGER KIT H30/650 ДЛЯ ВІДКАТНИХ ВОРІТ

1. ЯКА МАКСИМАЛЬНА ВАГА ВІДКАТНИХ ВОРІТ ДЛЯ ПРИВОДА ROGER H30/644?
   Максимальна заявлена маса полотна становить 600 кг. Під час вибору також необхідно враховувати довжину воріт, стан роликової системи та фактичний опір руху.
2. ЯКА ШВИДКІСТЬ ВІДКАТНИХ ВОРІТ З АВТОМАТИКОЮ ROGER KIT H30/650?
   Швидкість переміщення становить близько 9,5 м/хв. Фактична тривалість циклу залежить від довжини полотна, його маси та стану механіки.
3. ЯКІ КІНЦЕВІ ВИМИКАЧІ ВИКОРИСТОВУЄ ПРИВІД ROGER H30/644?
   У моделі застосовуються магнітні кінцеві вимикачі. Вони визначають крайні положення полотна без механічного контакту з приводом.
4. ЯК ПРАЦЮЄ ЕНКОДЕР В АВТОМАТИЦІ ДЛЯ ВІДКАТНИХ ВОРІТ ROGER?
   Оптичний енкодер контролює параметри руху полотна та передає інформацію системі керування. Це дозволяє точніше контролювати швидкість, уповільнення та положення воріт.
5. ЯКА КОМПЛЕКТАЦІЯ ROGER TECHNOLOGY KIT H30/650 ДЛЯ АВТОМАТИЗАЦІЇ ВОРІТ?
   До комплекту входять привід H30/644 із блоком керування H70/104AC, радіоприймач H93/RX20/I та два пульти E80/TX52R/2.
6. ЧИ ВХОДЯТЬ ФОТОЕЛЕМЕНТИ ДО КОМПЛЕКТУ АВТОМАТИКИ ROGER KIT H30/650?
   Ні. Фотоелементи не входять до базової комплектації та підбираються окремо відповідно до схеми безпеки конкретних воріт.
7. ЧИ ПІДХОДИТЬ ПРИВІД ROGER H30/644 ДЛЯ АВТОМАТИЧНИХ ВІДКАТНИХ ВОРІТ ІЗ РЕГУЛЯРНИМ НАВАНТАЖЕННЯМ?
   Так, модель розрахована на регулярну експлуатацію з інтенсивністю до 50%. При цьому необхідно дотримуватися допустимої маси полотна та забезпечити справну механіку відкатних воріт.
