Автоматика для розсувних воріт ROGER TECHNOLOGY KIT H30/640 вагою до 600 кг

Комплектація:

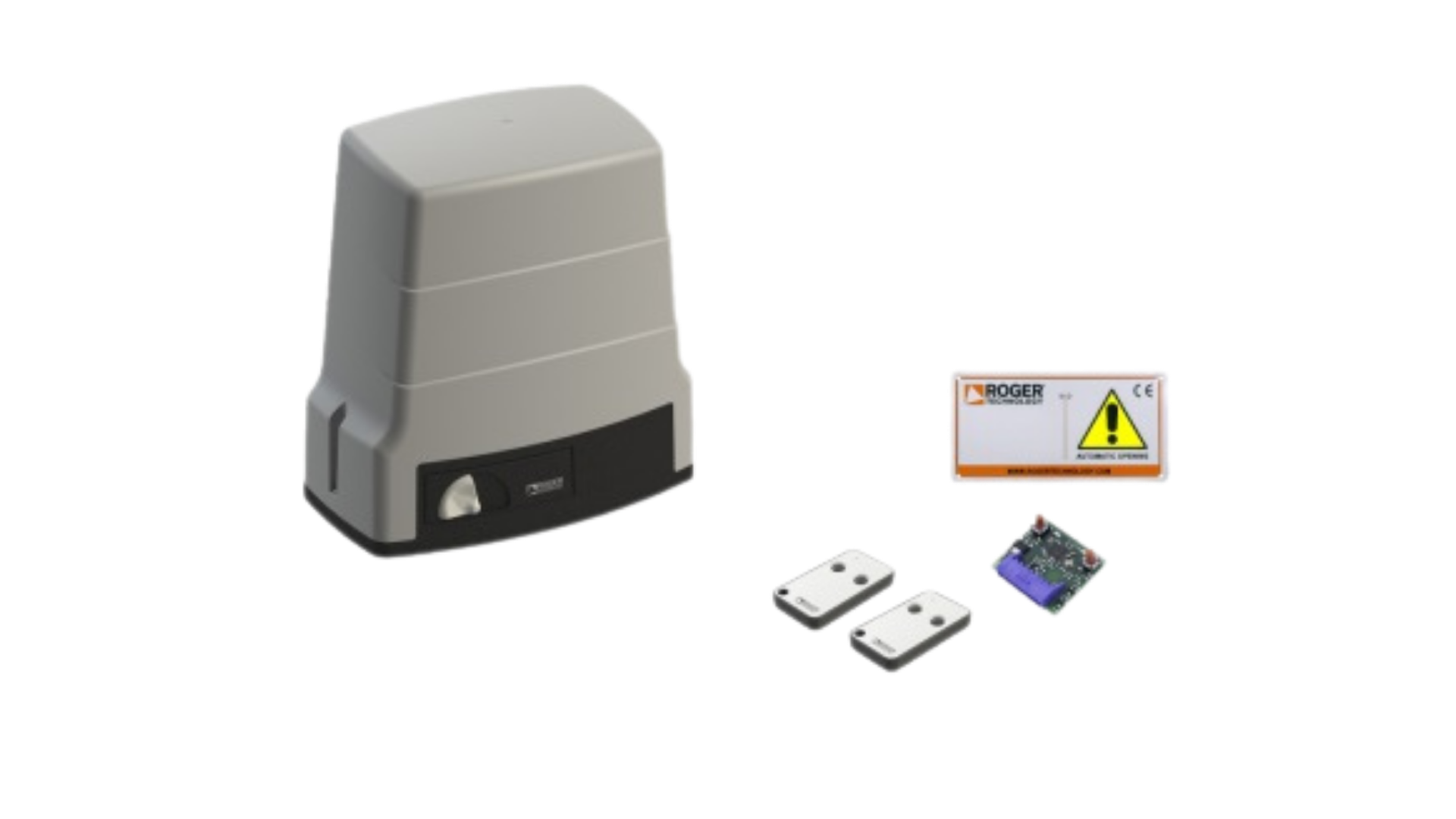

ROGER TECHNOLOGY KIT H30/640 — комплект автоматики для відкатних воріт із приводом H30/643 та вбудованим блоком керування H70/104AC. Система розрахована на полотна масою до 600 кг і призначена для об'єктів із регулярним навантаженням. Привід працює від 230 V AC, переміщує ворота зі швидкістю близько 9,5 м/хв та використовує механічні кінцеві вимикачі для визначення крайніх положень. Комплект містить сам привід із вбудованою платою керування, приймач H93/RX22A/I та два двоканальні пульти E80/TX52R. Фотоелементи, сигнальна лампа та зубчаста рейка не входять до базової комплектації KIT H30/640 і підбираються окремо. Це важливо враховувати під час формування повної системи автоматизації.

ПРИВІД ROGER H30/643 ДЛЯ ВІДКАТНИХ ВОРІТ — ТЕХНІЧНІ ПЕРЕВАГИ ОБЛАДНАННЯ

H30/643 — основний силовий елемент комплекту. Електромеханічний привід призначений для переміщення відкатних воріт масою до 600 кг, має автоматично-гальмувальний редуктор і механічні кінцеві вимикачі. Номінальна потужність становить близько 240 Вт, а тягове зусилля — 300 Н.

• Максимальна маса воріт до 600 кг: модель розрахована на побутові, комерційні та інші конструкції відповідного навантаження.
• Довжина воріт до 8 м: характеристика актуальна за умови дотримання допустимої маси та правильної механіки.
• Живлення 230 V AC: привод працює від стандартної електромережі.
• Потужність 240 Вт: забезпечує необхідний запас для переміщення відповідного полотна.
• Тягове зусилля 300 Н: визначає силові можливості електромеханічного механізму.
• Швидкість близько 9,5 м/хв: забезпечує комфортний час відкривання для більшості приватних і комерційних в'їзних груп.
• Механічні кінцеві вимикачі: визначають положення воріт у крайніх точках руху.
• Самоблокування: після зупинки привод механічно утримує ворота, зменшуючи потребу в окремому замку.
• Плавний старт і зупинка: дозволяють зменшити різкість руху полотна на початку та наприкінці циклу.
• Аварійне розблокування ключем: дає можливість перевести ворота на ручне керування у разі відсутності електроживлення.
• Ступінь захисту IP43: корпус розрахований на зовнішнє встановлення з урахуванням вимог до монтажу.
• Робочий діапазон від -20 до +55 °C: дозволяє експлуатувати автоматику в різних сезонних умовах.
• Інтенсивність до 50%: характеристика визначає допустимий режим роботи системи.

Для відкатних воріт важлива не лише паспортна маса полотна. Потрібно враховувати стан роликів, напрямної рейки, зубчастого вінця та загальний опір під час переміщення. Навіть потужний привод працюватиме некоректно, якщо полотно має перекоси або потребує надмірного зусилля для ручного відкривання.

МЕХАНІЧНІ КІНЦЕВИКИ ПРИВОДІВ ROGER H30/643 — ТОЧНЕ ЗУПИНЕННЯ ВІДКАТНИХ ВОРІТ

Електромотор H30/643 оснащений механічними кінцевими вимикачами. Вони взаємодіють із відповідними елементами на зубчастій рейці та передають системі сигнал про досягнення крайніх положень. Така конструкція є традиційним рішенням для автоматики відкатних воріт і не потребує використання магнітних кінцевиків. Під час монтажу необхідно правильно встановити кінцеві елементи, щоб привод своєчасно припиняв рух. Неправильне позиціонування може призвести до надмірного ходу воріт або передчасної зупинки.

НАДІЙНІ ДВИГУНИ - ЕЛЕКТРОПРИВОДИ ТА МЕХАНІЗМИ ВІД ІТАЛІЙСЬКИХ ВИРОБНИКІВ

БЛОК КЕРУВАННЯ H70/104AC — ЯКІСНА КООРДИНАЦІЯ РУХУ ВІДКАТНИХ ВОРІТ

У комплекті H30/640 блок керування H70/104AC інтегрований безпосередньо в конструкцію привода H30/643. Контролер відповідає за реалізацію команд відкривання та закривання, взаємодію з кінцевими вимикачами та роботу підключених пристроїв системи.  Інтегроване виконання скорочує кількість окремих компонентів у монтажній системі та спрощує підключення. При цьому доступні роз'єми дозволяють під'єднати додаткові пристрої безпеки й керування, якщо цього потребує конкретний об'єкт.

АВТОМАТИКА ROGER KIT H30/640 — ПЛАВНИЙ РУХ І САМОБЛОКУВАННЯ ПОЛОТНА

Електромеханічна конструкція H30/643 поєднує автоматично-гальмувальний редуктор із функціями плавного старту та зупинки. Це дозволяє уникати різких ривків під час запуску та завершення руху воріт, що позитивно впливає на комфорт експлуатації та навантаження на механічну частину конструкції. Самоблокування додатково перешкоджає ручному відкриванню полотна після зупинки привода. Для аварійної ситуації передбачений механізм ручного розблокування, який активується ключем.

ЯК ЗАМОВИТИ КОМПЛЕКТ АВТОМАТИКИ ROGER TECHNOLOGY KIT H30/640 ДЛЯ ВІДКАТНИХ ВОРІТ?

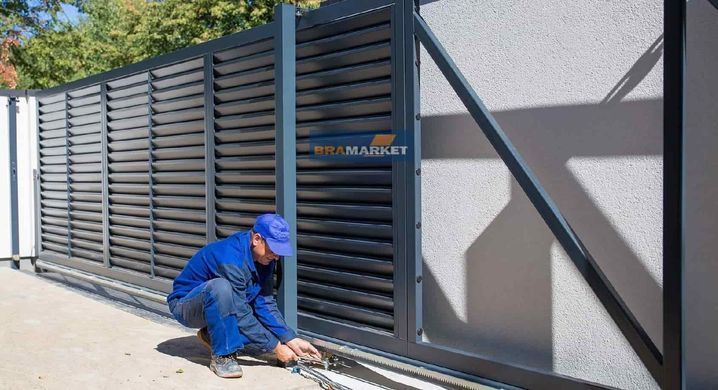

Для вибору двигуна потрібно оцінити масу та довжину полотна, стан роликової системи, напрямної, зубчастої рейки та частоту використання воріт. Максимальна паспортна маса становить 600 кг, але фактичне навантаження на привод залежить також від опору під час руху та правильності монтажу. Для довгих або глухих полотен окремо варто враховувати вітрове навантаження. У представництві «БРАМА МАРКЕТ Харків» можна замовити систему Roger Technology KIT H30/640 із приводом H30/643, вбудованим блоком керування H70/104AC, приймачем H93/RX22A/I та двома пультами E80/TX52R. Окремо можна підібрати зубчасту рейку, фотоелементи, сигнальну лампу та інші компоненти для формування повноцінної системи автоматизації. Перед монтажем приводу бажано перевірити вільний рух полотна вручну по всій довжині проїзду. Якщо ворота рухаються ривками або потребують значного зусилля, спочатку потрібно усунути механічну причину, а вже після цього встановлювати електромотор.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО АВТОМАТИКУ ROGER TECHNOLOGY KIT H30/640 ДЛЯ ВІДКАТНИХ ВОРІТ

1. ЯКУ МАКСИМАЛЬНУ МАСУ ВОРІТ МОЖЕ АВТОМАТИЗУВАТИ ПРИВІД ROGER H30/643?
   Максимальна заявлена маса полотна становить 600 кг. Під час підбору також потрібно врахувати довжину воріт, стан механіки та реальний опір руху.
2. ЯКИЙ ПРИВІД ВИКОРИСТОВУЄТЬСЯ В КОМПЛЕКТІ АВТОМАТИКИ KIT H30/640?
   Основою комплекту є H30/643 із вбудованим блоком керування H70/104AC та механічними кінцевими вимикачами.
3. ЯКА ШВИДКІСТЬ РУХУ ЗСУВНИХ ВОРІТ З АВТОМАТИКОЮ ROGER H30/640?
   Залежно від джерела та умов роботи заявлена швидкість становить приблизно 9,5–9,6 м/хв. Фактична швидкість залежить від навантаження та налаштувань системи.
4. ЧИ МАЄ СИСТЕМА ВІДКРИВАННЯ ВОРІТ НА РОЛИКАХ ROGER H30/640 МЕХАНІЧНІ КІНЦЕВІ ВИМИКАЧІ?
   Так. У комплекті використовується H30/643 із механічними кінцевими вимикачами, які визначають крайні положення воріт.
5. ЧИ ВХОДЯТЬ ФОТОЕЛЕМЕНТИ ДО КОМПЛЕКТУ ROGER KIT H30/640?
   Ні. У базовій комплектації фотоелементи відсутні. R90/F2ES належать до додаткових аксесуарів і підбираються окремо.
6. ЧИ Є СИГНАЛЬНА ЛАМПА В НАБОРІ KIT H30/640?
   Ні. Сигнальна лампа також не входить до базового комплекту. Для цієї системи можна окремо використовувати відповідну LED-лампу Roger.
7. СКІЛЬКИ ПУЛЬТІВ ПОСТАЧАЄТЬСЯ У КОМПЛЕКТІ ВІДКАТНОЇ АВТОМАТИКИ ROGER KIT H30/640?
   У комплект входять два двоканальні пульти E80/TX52R та радіоприймач H93/RX22A/I.
