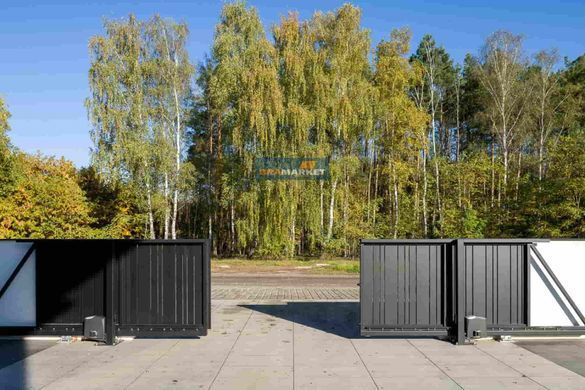

Автоматика для розсувних воріт ROGER TECHNOLOGY KIT BM30/400 BRUSHLESS вагою до 500 кг

Комплектація:

ROGER TECHNOLOGY KIT BM30/400 BRUSHLESS — комплект автоматики для воріт відкатних із безщітковим електродвигуном 24 V DC та приводом BM30/403. Система розрахована на автоматизацію полотен масою до 400 кг за технічними характеристиками серії BM30; у торгових комплектаціях KIT BM30/400 також зустрічається заявлена максимальна маса 500 кг, тому остаточний підбір варто виконувати за конкретною версією комплекту. Привід працює від блока керування B70/1DC, має цифровий абсолютний енкодер, механічні кінцеві вимикачі та швидкість переміщення до 14 м/хв.  Комплект орієнтований на інтенсивну експлуатацію: для серії BM30 заявлений робочий цикл до 100%. У складі набору — електропривід BM30/403, блок керування B70/1DC, внутрішній двоканальний радіоприймач H93/RX22A/I та два двоканальні пульти керування. Фотоелементи, сигнальна лампа та зубчаста рейка до цієї комплектації не належать.

ПРИВІД ROGER BM30/403 ДЛЯ ВІДКАТНИХ ВОРІТ — ТЕХНІЧНІ ПЕРЕВАГИ BRUSHLESS ДВИГУНА

Мотор електричний BM30/403 — основний силовий компонент комплекту. Безщітковий двигун 24 V DC працює разом із нереверсивним редуктором і цифровим енкодером, забезпечуючи контрольоване переміщення полотна. Конструкція редуктора використовує сталеві та бронзові компоненти, а черв'ячний гвинт має прецизійне шліфування та загартування.

• Максимальна маса воріт до 400-500 кг: саме таку характеристику вказує технічна документація серії BM30.
• Безщітковий двигун 24 V DC: забезпечує точне керування та не потребує традиційного щіткового вузла.
• Номінальна потужність 150 Вт: відповідає технічним даним привода BM30/403.
• Швидкість до 14 м/хв: забезпечує швидке переміщення полотна.
• Інтенсивність 100%: привід придатний для інтенсивного режиму експлуатації.
• Тягове зусилля до 350 Н: визначає силові можливості електромеханічного механізму.
• Цифровий абсолютний енкодер: контролює положення та рух полотна.
• Механічні кінцеві вимикачі: визначають крайні положення воріт.
• Нереверсивний редуктор: забезпечує утримання полотна після зупинки.
• Термозахист 150 °C: захищає двигун від критичного перегрівання.
• Ступінь захисту IP44: корпус призначений для зовнішнього встановлення за відповідних монтажних умов.
• Робоча температура від -20 до +55 °C: дозволяє використовувати автоматику протягом року.
• Шестерня Z15 / модуль 4: визначає сумісну зубчасту рейку.
• Регулювання положення на монтажній основі: дозволяє точно налаштувати зачеплення шестерні з рейкою.

Особливістю конструкції є підшипникові вузли із двосторонніми контактними ущільненнями та термостійким мастилом, розрахованим на тривалий період експлуатації. Сталеві та бронзові елементи редуктора зменшують тертя й знос деталей, а точне центрування корпусних компонентів сприяє плавному обертанню механізму.

БЕЗЩІТКОВИЙ ДВИГУН ROGER BM30/403 — ПЛАВНА РОБОТА АВТОМАТИКИ ДЛЯ ВІДКАТНИХ ВОРІТ

Brushless-технологія є ключовою особливістю BM30/403. Двигун працює без традиційних щіток і колектора, а керування здійснюється електронікою блока B70/1DC. Це дозволяє точно контролювати роботу електропривода та зменшує кількість елементів, які піддаються механічному зносу. Цифровий абсолютний енкодер доповнює систему керування, передаючи інформацію про положення полотна. У поєднанні з механічними кінцевими вимикачами це забезпечує контрольоване завершення циклів відкривання та закривання.

НАДІЙНІ ДВИГУНИ - ЕЛЕКТРОПРИВОДИ ТА МЕХАНІЗМИ ВІД ІТАЛІЙСЬКИХ ВИРОБНИКІВ

БЛОК КЕРУВАННЯ B70/1DC ДЛЯ МОТОРУ ROGER BM30/400 — КЕРУВАННЯ РУХОМ ВІДКАТНИХ ВОРІТ

У комплекті використовується блок керування B70/1DC, призначений саме для роботи з безщітковими двигунами Roger Technology. Він живиться від мережі 230 V AC та забезпечує роботу двигуна 24 V DC, підключення аксесуарів і взаємодію з системою контролю руху. До комплекту також входить внутрішній двоканальний радіоприймач H93/RX20/I та два двоканальні пульти. Завдяки цьому базовий комплект уже має необхідні компоненти для дистанційного керування автоматикою. Фотоелементи та сигнальна лампа в цій комплектації не передбачені та підбираються окремо.

ЯК ЗАМОВИТИ ВІДКАТНУ АВТОМАТИКУ ДЛЯ ВОРІТ ДО 500 КГ ROGER TECHNOLOGY KIT BM30/400 BRUSHLESS?

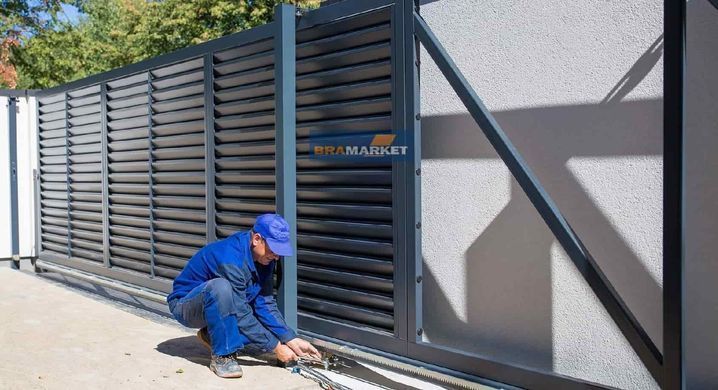

Під час вибору автоматики необхідно врахувати масу полотна, довжину його ходу, стан роликів, напрямної та зубчастої рейки. Для серії BM30 виробник вказує максимальну масу воріт 400 кг, тому конструкції з більшою масою потребують іншого класу обладнання. Окремо потрібно перевірити сумісність зубчастої рейки з шестернею Z15 модуля 4. У шоурумі «БРАМА МАРКЕТ Івано-Франківськ» можна підібрати комплект автоматики Roger Technology відповідно до характеристик конкретних відкатних воріт. У базову комплектацію входять привід BM30/403, блок керування B70/1DC, радіоприймач та два пульти. Фотоелементи, сигнальна лампа й зубчаста рейка підбираються окремо. Перед монтажем електропривода обов'язково варто перевірити ручний рух полотна: воно має переміщуватися рівномірно, без заїдань та надмірного опору.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО КОМПЛЕКТ ПРИВОДУ ROGER TECHNOLOGY KIT BM30/400 BRUSHLESS ДЛЯ ВІДКАТНИХ ВОРІТ

1. ЯКУ МАКСИМАЛЬНУ МАСУ ВІДКАТНИХ ВОРІТ МОЖЕ АВТОМАТИЗУВАТИ ROGER BM30/403?
   Технічні характеристики серії BM30 визначають максимальну масу полотна на рівні 400 кг. Для конкретної комплектації KIT BM30/400 у деяких торгових описах зазначають до 500 кг, тому перед замовленням важливо орієнтуватися на технічні дані конкретної версії.
2. ЯКИЙ ДВИГУН ВИКОРИСТОВУЄ КОМПЛЕКТ АВТОМАТИКИ ROGER KIT BM30/400?
   У комплекті використовується BM30/403 із безщітковим двигуном 24 V DC. Номінальна потужність двигуна становить 150 Вт.
3. ЯКА ШВИДКІСТЬ РУХУ ВІДКАТНИХ ВОРІТ ІЗ ПРИВОДОМ ROGER BM30/403?
   Максимальна швидкість переміщення становить 14 м/хв. Фактична швидкість залежить від налаштувань, навантаження та механічного стану воріт.
4. ЯКІ КІНЦЕВІ ВИМИКАЧІ МАЄ АВТОМАТИКА ROGER BM30/400 ДЛЯ ВІДКАТНИХ ВОРІТ?
   BM30/403 оснащений механічними кінцевими вимикачами. Вони визначають крайні положення полотна під час циклу відкривання та закривання.
5. ЧИ ВХОДЯТЬ ФОТОЕЛЕМЕНТИ ДО КОМПЛЕКТУ ROGER TECHNOLOGY KIT BM30/400 BRUSHLESS?
   У базовій комплектації KIT BM30/400, що містить привід, блок керування, радіоприймач і два пульти, фотоелементи не зазначені. Комплектації з позначенням /F можуть додатково містити фотоелементи R90/F2ES.
6. ЧИ Є СИГНАЛЬНА ЛАМПА В КОМПЛЕКТІ АВТОМАТИКИ ROGER BM30/400?
   У базовому KIT BM30/400 сигнальна лампа не входить до зазначеної комплектації. У версії KIT BM30/400/F вона присутня — використовується LED-лампа FIFTHY/24.
7. ЯКИЙ БЛОК КЕРУВАННЯ ТА РАДІОПРИЙМАЧ ВИКОРИСТОВУЄ ROGER KIT BM30/400 BRUSHLESS?
   Комплект оснащений блоком керування B70/1DC, внутрішнім двоканальним радіоприймачем H93/RX22A/I та двома двоканальними пультами керування.
