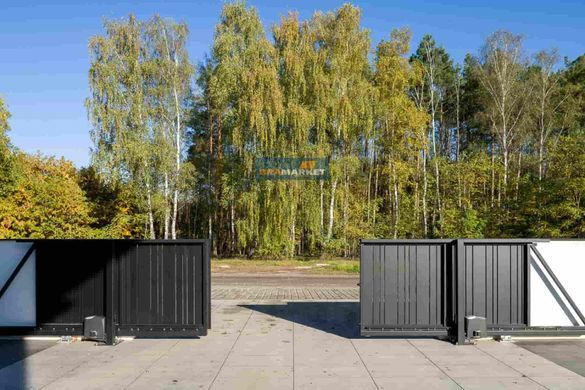

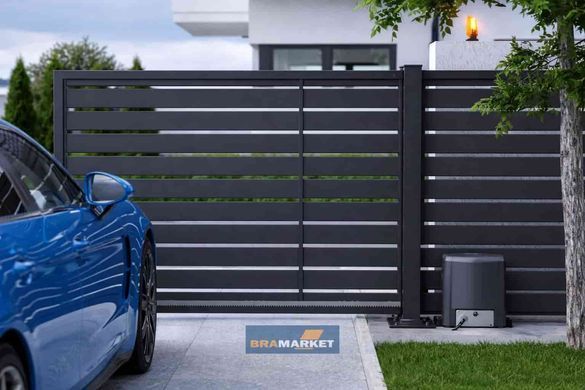

Двигун ROGER TECHNOLOGY G30/2204 для відсувних воріт вагою до 2200 кг

Комплектація:

ROGER TECHNOLOGY G30/2204 — потужний електромеханічний привід для промислових відкатних воріт масою до 2200 кг. Модель працює від мережі 230 V AC, оснащена нереверсивним редуктором, оптичним енкодером, вбудованим блоком керування H70/104AC та магнітними кінцевими вимикачами. Потужність двигуна становить 580 Вт, а тягове зусилля — 1700 Н. Швидкість переміщення полотна досягає 9,5 м/хв.

G30/2204 належить до серії Roger Technology G30 для промислового та комерційного застосування. Конструкція розрахована на регулярну експлуатацію з інтенсивністю до 50%, а основні електронні компоненти інтегровані безпосередньо в корпус привода. У комплект постачання самого привода входять монтажна основа зі стяжними шпильками та магнітний кінцевий вимикач.

АВТОМАТИКА ДЛЯ ВІДКАТНИХ ВОРІТ ROGER G30/2204 — ТЕХНІЧНІ ПЕРЕВАГИ ПОТУЖНОГО ПРИВОДА

Двигун G30/2204 створений для конструкцій, де потрібен значний запас тяги та стабільна робота з важким полотном. Нереверсивний редуктор передає зусилля на вихідну шестерню Z17 модуля 4, а вбудована електроніка координує роботу двигуна, енкодера та кінцевих вимикачів.

• Максимальна маса воріт до 2200 кг: модель призначена для важких відкатних конструкцій промислового, комерційного та приватного призначення.
• Потужність 580 Вт: забезпечує силовий ресурс для переміщення масивного полотна.
• Тягове зусилля 1700 Н: визначає силові можливості електромеханічного механізму.
• Живлення 230 V AC: привід працює від стандартної однофазної електромережі.
• Швидкість 9,5 м/хв: дозволяє автоматизувати широкі ворота без надмірно тривалого циклу.
• Інтенсивність до 50%: модель розрахована на регулярну експлуатацію.
• Оптичний енкодер: контролює рух полотна та використовується електронікою для керування переміщенням.
• Магнітні кінцеві вимикачі: визначають крайні положення воріт без механічного контакту.
• Блок керування H70/104AC: інтегрований у корпус привода.
• Нереверсивний редуктор: забезпечує механічне утримання полотна після зупинки.
• Термозахист двигуна 150 °C: захищає мотор від критичного перегрівання.
• Конденсатор 18 μF: є штатним елементом електричної схеми двигуна.
• Ступінь захисту IP44: корпус призначений для зовнішнього встановлення за умови правильного монтажу.
• Робоча температура від -20 до +55 °C: дозволяє експлуатувати автоматику в широкому сезонному діапазоні.
• Шестерня Z17 / модуль 4: визначає сумісний тип зубчастої рейки.
• Габарити 346 × 180 × 362 мм: відповідають конструкції серії G30.

Для воріт із масою, близькою до максимально допустимої, особливе значення має стан механічної частини. Ролики, напрямна та зубчаста рейка повинні забезпечувати рівномірний рух полотна без перекосів і заклинювання. Потужний привід не повинен компенсувати несправну механіку воріт.

МАГНІТНІ КІНЦЕВІ ВИМИКАЧІ АВТОМАТИКИ ROGER G30/2204 — КОНТРОЛЬ КРАЙНІХ ПОЛОЖЕНЬ ВОРІТ НА РОЛИКАХ

Roger Technology G30/2204 оснащений магнітними кінцевими вимикачами, які визначають положення полотна під час відкривання та закривання. Такий принцип не передбачає механічного натискання вимикача рухомою частиною воріт, що спрощує конструкцію системи визначення крайніх положень. Під час монтажу магнітні елементи необхідно встановити відповідно до фактичних положень повністю відкритих і закритих воріт. Від точності їх позиціонування залежить своєчасне завершення циклу руху та коректна робота автоматики.

НАДІЙНІ ДВИГУНИ - ЕЛЕКТРОПРИВОДИ ТА МЕХАНІЗМИ ВІД ІТАЛІЙСЬКИХ ВИРОБНИКІВ

ОПТИЧНИЙ ЕНКОДЕР СИСТЕМИ ROGER G30/2204 — СТАБІЛЬНЕ ПЕРЕМІЩЕННЯ СТУЛКИ ВІДКАТНИХ ВОРІТ

Оптичний енкодер є штатним компонентом G30/2204. Він відстежує переміщення полотна та передає інформацію системі керування, завдяки чому електроніка може контролювати роботу привода під час автоматичного циклу. Разом із блоком H70/104AC енкодер забезпечує контрольоване переміщення воріт і роботу функцій уповільнення. Для важких конструкцій це особливо важливо, оскільки дозволяє точніше керувати рухом масивного полотна на різних етапах циклу.

ДВИГУН ДЛЯ ВОРІТ ВІДКАТНИХ НА ПІДПРИЄМСТВІ ROGER G30/2204 — ПОТУЖНА СИСТЕМА УПРАВЛІННЯ ДЛЯ ВАЖКИХ КОНСТРУКЦІЙ

Силова частина G30/2204 розрахована на роботу з воротами масою до 2200 кг. Двигун потужністю 580 Вт передає зусилля через нереверсивний редуктор на вихідну шестерню Z17 модуля 4. Максимальне тягове зусилля становить 1700 Н, що відповідає призначенню моделі для важких відкатних воріт. Нереверсивна конструкція редуктора перешкоджає вільному переміщенню полотна після зупинки привода. Для ручного керування при відсутності електроживлення передбачений механізм аварійного розблокування.

ЯК ЗАМОВИТИ АВТОМАТИКУ ROGER TECHNOLOGY G30/2204 ДЛЯ ПРОМИСЛОВИХ ВІДКАТНИХ ВОРІТ?

Для правильного підбору автоматики потрібно врахувати масу та довжину полотна, конструкцію роликової системи, стан напрямної й зубчастої рейки. Roger Technology G30/2204 розрахований на відкатні ворота до 2200 кг, тому його доцільно розглядати для масивних конструкцій із регулярним навантаженням. Для суцільних полотен також потрібно оцінити вітрове навантаження, яке може суттєво збільшувати фактичний опір руху. У представництві «БРАМА МАРКЕТ Дніпро» можна підібрати систему відкривання заїзду з пульта Roger Technology відповідно до параметрів конкретних відкатних воріт. Зубчаста рейка підбирається окремо відповідно до модуля 4 та необхідної довжини. Перед монтажем електропривода варто перевірити ручний хід полотна по всій довжині проїзду: ворота повинні рухатися рівномірно, без заїдань, перекосів і надмірного зусилля.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО ПРИВІД ROGER TECHNOLOGY G30/2204 ДЛЯ АВТОМАТИЧНИХ ВІДКАТНИХ ВОРІТ

1. ЯКУ МАКСИМАЛЬНУ МАСУ ВІДКАТНИХ ВОРІТ МОЖЕ АВТОМАТИЗУВАТИ ROGER G30/2204?
   Привід розрахований на відкатні ворота масою до 2200 кг. Для стабільної роботи необхідно, щоб ролики, напрямна та інші механічні елементи забезпечували вільний рух полотна.
2. ЯКА ПОТУЖНІСТЬ ДВИГУНА ROGER TECHNOLOGY G30/2204 ДЛЯ ВІДКАТНИХ ВОРІТ?
   Потужність двигуна становить 580 Вт, а тягове зусилля — 1700 Н. Саме ці характеристики забезпечують силовий ресурс моделі для важких воріт.
3. ЯКІ КІНЦЕВІ ВИМИКАЧІ МАЄ ПРИВІД ROGER G30/2204 ДЛЯ ВІДКАТНИХ ВОРІТ?
   G30/2204 оснащений магнітними кінцевими вимикачами, які визначають крайні положення полотна під час автоматичного циклу.
4. ЯКА ШВИДКІСТЬ ВІДКАТНИХ ВОРІТ ІЗ ПРИВОДОМ ROGER TECHNOLOGY G30/2204?
   Заявлена швидкість переміщення становить 9,5 м/хв, або приблизно 0,16 м/с. Реальний час відкривання залежить від довжини ходу воріт і налаштувань системи.
5. ЧИ МАЄ ROGER G30/2204 ОПТИЧНИЙ ЕНКОДЕР ДЛЯ КОНТРОЛЮ РУХУ ВОРІТ?
   Так. Модель оснащена оптичним енкодером, який використовується системою керування для контролю переміщення полотна.
6. ЯКИЙ БЛОК КЕРУВАННЯ ВИКОРИСТОВУЄ АВТОМАТИКА ROGER G30/2204?
   У корпусі привода встановлений блок керування H70/104AC. Завдяки інтегрованому виконанню основна електроніка не потребує окремого зовнішнього блока керування.
7. ЯКУ ЗУБЧАСТУ РЕЙКУ ПОТРІБНО ВИБРАТИ ДЛЯ ПРИВОДА ROGER TECHNOLOGY G30/2204?
   Привід має вихідну шестерню Z17 / модуль 4, тому для коректного зачеплення необхідна зубчаста рейка відповідного модуля. Її загальна довжина визначається за фактичним ходом полотна воріт.
