АВТОМАТИКА EDINGER E6 MAXI ДЛЯ ВОРІТ РОЗПАШНИХ ДО 600 КГ

Комплектація:

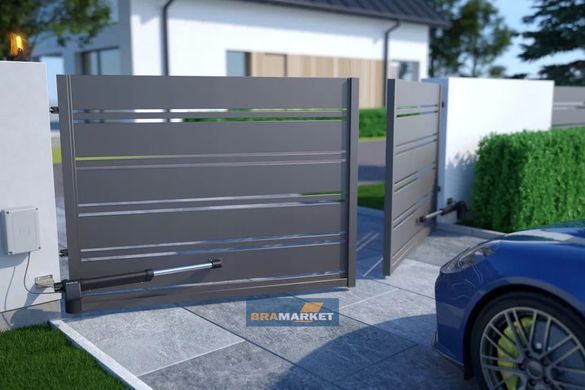

Edinger E6 Maxi — готовий комплект автоматизації для двостулкових розпашних воріт, побудований на двох лінійних телескопічних приводах. Система працює від мережі 230 В, кожен електродвигун має потужність 350 Вт, а заявлене зусилля становить до 2800 Н. Шток із нержавіючої сталі має робочий хід 600 мм, що розширює можливості встановлення на воротах із різною геометрією стовпів і стулок.

Версія Maxi відрізняється від базових комплектів насамперед розширеним набором компонентів для безпечної експлуатації. Окрім двох приводів і блока керування Logic, у комплект розпашної автоматики на ворота входять фотоелементи безпеки та сигнальна лампа. Тобто покупцеві не потрібно окремо формувати базовий комплект із пристроїв керування та захисту.

Модель розрахована на регулярне використання приватних і невеликих комерційних в'їзних систем. При виборі важливо оцінювати не тільки паспортну масу полотна, а й ширину кожної стулки, площу заповнення, вітрове навантаження, стан петель та геометрію монтажу.

РОЗПАШНІ ПРИВОДИ НА ВОРОТА EDINGER E6 — КЛЮЧОВІ ТЕХНІЧНІ ВЛАСТИВОСТІ ОБЛАДНАННЯ

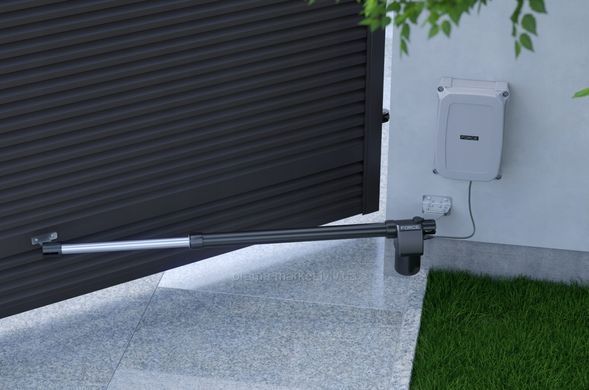

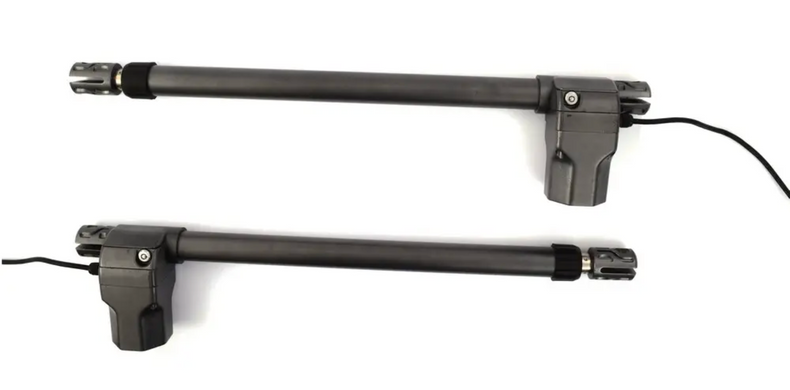

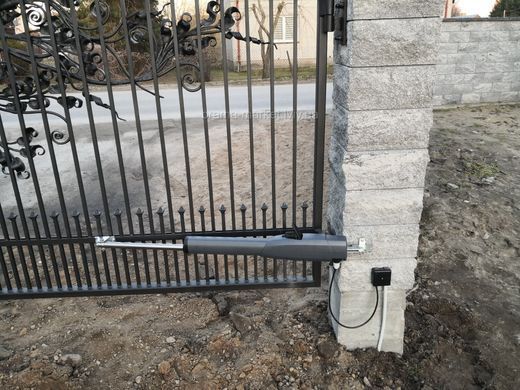

У конструкції Edinger E6 використовуються лінійні телескопічні приводи, які передають зусилля безпосередньо від монтажного кронштейна на стулку. Така схема не потребує підземного механізму та дозволяє залишити основну частину обладнання доступною для огляду й обслуговування.

Основні характеристики приводу:

• тип — лінійний телескопічний;
• кількість приводів — 2 шт.;
• живлення — 230 В / 50 Гц;
• потужність — 350 Вт на один двигун;
• споживаний струм — близько 1,5 А;
• зусилля — до 2800 Н;
• хід штока — 600 мм;
• швидкість обертання штока — 1800 об/хв;
• ступінь захисту — IP45;
• робоча температура — від -20 до +50 °C.

Важливою особливістю E6 є механічна конструкція. Шток виготовлений із нержавіючої сталі, а внутрішня силова частина виконана з металевих компонентів. Це особливо актуально для лінійного приводу, оскільки редуктор і шток регулярно працюють під навантаженням під час кожного циклу відкривання та закривання.

ФОТОЕЛЕМЕНТИ У НАБОРІ EDINGER E6 MAXI — КОНТРОЛЬ ПРОЇЗДУ ПІД ЧАС РУХУ ВОРІТ

На відміну від версії Eco, комплект E6 Maxi включає фотоелементи безпеки. Їхнє завдання — контролювати зону руху воріт і передавати системі сигнал у разі появи перешкоди. Це важливий компонент саме для автоматичних розпашних воріт, оскільки стулки під час руху займають значний простір перед та за лінією проїзду.

Фотоелементи потрібно встановлювати так, щоб їхній промінь проходив через контрольовану зону та не переривався конструктивними елементами воріт. Неправильне розташування може спричиняти хибні спрацьовування або, навпаки, залишати частину зони без належного контролю. Для щоденного використання це практичніше, ніж купувати базовий привід окремо, а потім самостійно підбирати сумісні пристрої безпеки.

СИСТЕМА АВТОМАТИЗАЦІЇ ВОРІТ РОЗПАШНИХ EDINGER E6 MAXI — ПЛАВНЕ ВІДКРИВАННЯ, АВТОЗАКРИВАННЯ ТА РЕЖИМ ХВІРТКИ

Edinger E6 можна налаштувати під різні сценарії використання в'їзної групи. Залежно від конфігурації системи доступні автоматичне закривання та часткове відкривання однієї стулки для проходу людини.

Режим хвіртки особливо зручний у приватному будинку: для пішого проходу немає необхідності повністю відкривати обидві стулки. Це скорочує тривалість циклу та зменшує кількість непотрібних рухів важких полотен.

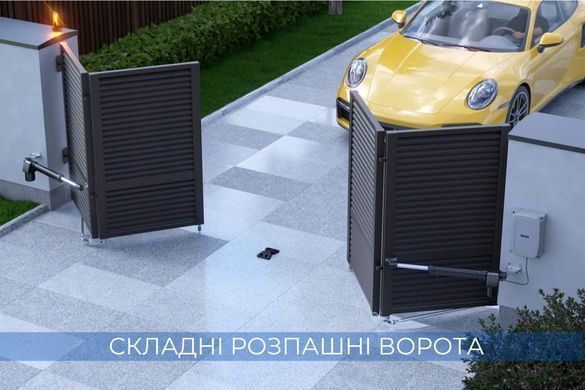

Під час монтажу потрібно забезпечити правильну послідовність роботи стулок, особливо якщо одна з них перекриває іншу в закритому положенні. Для таких воріт важливе коректне налаштування затримки між приводами.

АВТОМАТИКА EDINGER E6 MAXI — БЛОК LOGIC, ДИСТАНЦІЙНЕ КЕРУВАННЯ ТА ЗАХИСТ ВОРІТ

Блок Logic із вбудованим радіоприймачем координує роботу двох приводів і приймає команди від дистанційного керування. Завдяки цьому не потрібно встановлювати окремий радіоприймач як самостійну частину системи.

Для користувача це означає можливість організувати автоматичне відкривання та закривання обох стулок, а також використовувати режими, передбачені платою керування. Водночас правильне налаштування електроніки має виконуватися після механічного регулювання воріт: автоматика повинна керувати справною конструкцією, а не компенсувати проблеми з петлями або перекоси стулок.

У приводах E6 немає власних кінцевих вимикачів, тому під час монтажу особливо важливо правильно встановити механічні упори та налаштувати крайні положення.

ЯК ЗАМОВИТИ КОМПЛЕКТ РОЗПАШНОЇ АВТОМАТИКИ EDINGER E6 MAXI ЗІ ВСТАНОВЛЕННЯМ НА ВИЇЗНІ ВОРОТА?

Перед купівлею Edinger E6 Maxi потрібно оцінити масу кожної стулки, її ширину, висоту та тип заповнення. Для цієї моделі вказується можливість роботи зі стулками масою до 600 кг, а ширина залежно від конфігурації та конструкції воріт може становити до 4–5 м. Для легких ґратчастих полотен допустимі габарити можуть відрізнятися від показників для суцільних стулок. Не менш важливі монтажні розміри. Відстань від осі петлі до стовпа та точки кріплення приводу на стулці визначає, наскільки ефективно шток зможе відкривати полотно. Навіть привід із великим зусиллям не працюватиме належним чином при невдало підібраній геометрії. Перед встановленням стулки повинні легко рухатися вручну по всій траєкторії. Якщо ворота заїдають, просідають або потребують значного зусилля для відкривання, спочатку потрібно відрегулювати петлі та механіку. Для швидкого підбору ідеального комплекту приводів звертайтеся до фахівців компанії «БРАМА МАРКЕТ Дніпро» — вони проконсультують з усіх питань, оперативно оформлять замовлення та організують професійний монтаж автоматики.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ПРОМИСЛОВІ ВОРОТА - ГАРАЖНІ РОЛЕТИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО РОЗПАШНУ АВТОМАТИКУ ДО ВОРІТ EDINGER E6 MAXI — МАСА СТУЛОК, КОМПЛЕКТАЦІЯ ТА ВИБІР ОБЛАДНАННЯ

1. ЧОМУ ВАРТО КУПИТИ АВТОМАТИКУ EDINGER E6 MAXI ДЛЯ РОЗПАШНИХ ВОРІТ?
   Це розширений комплект із двома потужними лінійними приводами, блоком Logic, пультом, фотоелементами та сигнальною лампою. Покупець одразу отримує основні компоненти для автоматизації та безпеки воріт.
2. ЯКУ МАКСИМАЛЬНУ МАСУ СТУЛКИ ВИТРИМУЄ КОЖЕН ПРИВІД З КОМПЛЕКТУ EDINGER E6 MAXI?
   Для моделі заявлена максимальна маса стулки до 600 кг. Однак це не означає, що будь-які ворота вагою 600 кг можна автоматизувати без додаткової оцінки: враховуються ширина, площа, вітрове навантаження та механічний опір.
3. ЯКА ПОТУЖНІСТЬ ДВИГУНА EDINGER E6 І ЯКЕ ЗУСИЛЛЯ ВІН РОЗВИВАЄ?
   Потужність одного двигуна становить 350 Вт, а заявлене зусилля — до 2800 Н. Цього запасу достатньо для роботи з відповідними за параметрами розпашними стулками.
4. ЧИ Є ФОТОЕЛЕМЕНТИ В КОМПЛЕКТІ EDINGER E6 MAXI ДЛЯ РОЗПАШНИХ ВОРІТ?
   Так. На відміну від комплектації Eco, версія Maxi передбачає комплект фотоелементів безпеки. Це дозволяє одразу сформувати систему з базовим контролем зони руху воріт.
5. ЧИ ВХОДИТЬ СИГНАЛЬНА ЛАМПА ДО НАБОРУ АВТОМАТИКИ EDINGER E6 MAXI?
   Так. Сигнальна лампа входить до розширеної комплектації Maxi та використовується для світлового сповіщення про роботу автоматичних воріт.
6. ЧИ ПІДІЙДЕ КОМПЛЕКИ ПРИВОДІВ EDINGER E6 MAXI ДЛЯ ШИРОКИХ СУЦІЛЬНИХ ВОРІТ?
   Модель може використовуватися з широкими стулками, але для суцільного полотна потрібно окремо враховувати вітрове навантаження. Для важкої глухої конструкції реальне навантаження на привід може бути значно вищим, ніж у ґратчастих воріт тієї самої ширини.
7. ЧИ ВАРТО ОБРАТИ НАБІР ЕЛЕКТРОМОТОРІВ НА ВОРОТА РОЗПАШНІ EDINGER E6 MAXI ЗАМІСТЬ ВЕРСІЇ E6 ECO?
   Якщо потрібні фотоелементи та сигнальна лампа без окремого підбору цих компонентів, Maxi практичніша. Eco має сенс для покупця, який хоче сформувати систему самостійно й не потребує зазначених пристроїв у базовому наборі.
8. ХТО ВИРОБЛЯЄ КОМПЛЕКТИ АВТОМАТИКИ EDINGER E6 MAXI?
   Edinger E6 Maxi — автоматика китайського виробництва. При виборі важливіше оцінювати не лише країну походження, а конкретну конструкцію, характеристики двигуна, якість монтажу, доступність запчастин та відповідність приводу вашим воротам
