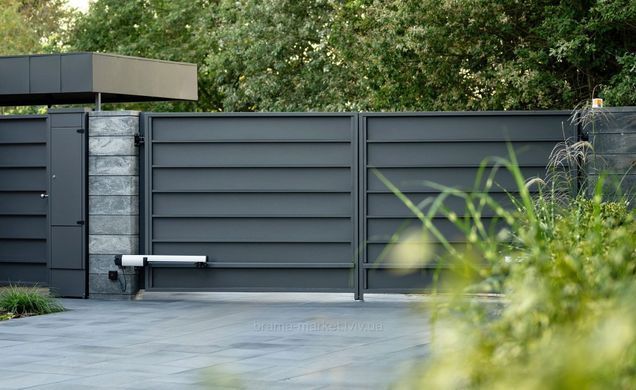

АВТОМАТИКА EDINGER E4 LUX ДЛЯ ВОРІТ РОЗПАШНИХ ДО 400 КГ

Комплектація:

Edinger E4 Lux — недорогий комплект автоматичних приводів для двостулкових воріт, у якому основний акцент зроблено на готовності системи до повсякденного використання. Два електроприводи переміщують стулки окремо, а блок керування забезпечує узгоджену роботу всієї конструкції.

Модель призначена для стулок шириною до 2,5 м і масою до 300 кг кожна. За такими параметрами комплект можна використовувати для в'їзних воріт приватних будинків, котеджів, гаражних заїздів та інших об'єктів, де потрібне дистанційне відкривання без ручного переміщення полотен.

Кожен привід має потужність 350 Вт, тягове зусилля до 2800 Н і робочий хід штока 400 мм. Система розрахована на підключення до мережі 220–230 В.

Версія Lux цікава тим, що покупець одразу отримує не лише силову частину автоматики, а й компоненти для керування та безпечної експлуатації. Це зменшує кількість окремих позицій, які потрібно підбирати для запуску автоматичних воріт.

ЕЛЕКТРИЧНІ ПРИВОДИ EDINGER E4 — ТЕХНІЧНІ ПЕРЕВАГИ ДВИГУНІВ З КОМПЛЕКТУ

У комплекті Edinger E4 Lux використовуються два лінійні електромеханічні приводи. Така схема підходить саме для розпашних воріт: кожен двигун працює зі своєю стулкою, а електроніка синхронізує їх у межах одного циклу.

Характеристики приводів:

• потужність — 350 Вт;
• живлення — 220–230 В / 50 Гц;
• максимальне зусилля — 2800 Н;
• хід штока — 400 мм;
• швидкість обертання — 1800 об/хв;
• захист корпусу — IP45;
• діапазон робочої температури — від -20 до +50 °C;
• шток — нержавіюча сталь.

Лінійна конструкція не потребує громіздкого важільного механізму. Привід встановлюється між нерухомою опорою та стулкою, після чого висування або втягування штока змінює положення полотна.

Під час вибору важливо враховувати не тільки паспортну масу воріт. Чим ширша стулка, більша її площа та сильніше вітрове навантаження, тим більше навантаження фактично отримує електропривід.

АВТОМАТИЧНЕ ВІДКРИВАННЯ ДВОСТУЛКОВИХ ВОРІТ ІЗ СИСТЕМОЮ EDINGER E4 LUX

Керування двома приводами здійснюється через електронний блок Logic із вбудованим радіоприймачем. Команда може надходити з пульта, після чого система запускає відповідний цикл відкривання або закривання.

Для різних конструкцій воріт можна налаштувати параметри роботи системи. Зокрема, передбачені регулювання зусилля, автоматичне закривання та функція уповільнення в кінцевій частині руху.

Остання особливо корисна для масивних стулок: завершення циклу відбувається більш контрольовано, без необхідності різко зупиняти полотно.

Для коректного налаштування необхідно передбачити механічні обмежувачі. У приводах E4 немає кінцевих вимикачів, тому крайні положення стулок формуються конструкцією воріт і правильним встановленням упорів.

БЕЗПЕКА РОЗПАШНИХ ВОРІТ — ПЕРЕВАГИ ПОВНОГО КОМПЛЕКТУ АВТОМАТИКИ EDINGER E4 LUX

У комплектації Lux передбачені фотоелементи та сигнальна лампа. Ці компоненти виконують різні завдання, але разом доповнюють систему автоматичного керування.

Фотоелементи стежать за проходом у зоні руху воріт. Якщо промінь переривається стороннім об'єктом, сигнал надходить до системи керування. Це особливо важливо для подвір'їв, де траєкторія стулок перетинається з пішохідною зоною або місцем заїзду автомобіля.

Сигнальна лампа повідомляє про активність автоматики. Вона допомагає водієві або пішоходу зрозуміти, що ворота перебувають у процесі відкривання чи закривання.

Саме наявність таких компонентів відрізняє комплектацію Lux від варіанта, у якому користувачеві доводиться самостійно підбирати частину периферійного обладнання.

ПРИВОДИ ЕЛЕКТРИЧНІ EDINGER E4 LUX ДЛЯ РОЗПАШНИХ ВОРІТ — ВИМОГИ ДО МОНТАЖУ

Лінійний електропривід працює ефективно лише за правильно підібраної геометрії. До встановлення потрібно визначити, де саме будуть розташовані кронштейни відносно осі петель та в якому положенні шток працюватиме під час закриття і відкривання.

Хід 400 мм не варто сприймати як єдиний показник, що визначає ширину або кут відкривання воріт. Реальний результат залежить від монтажних відстаней та конструкції стулки.

Перед монтажем рекомендується перевірити:

• чи немає перекосів полотна;
• чи вільно працюють петлі;
• чи не змінюється опір під час руху стулки;
• чи достатньо місця для приводу;
• де встановити кінцеві механічні упори;
• чи не потраплятиме шток у зону потенційного механічного удару.

Для воріт із суцільним заповненням також необхідно враховувати вітер. У цьому випадку навантаження на автоматику може істотно відрізнятися від ситуації з легкою ґратчастою стулкою тієї самої маси.

EDINGER E4 LUX ЧИ E5 LUX — ВИБІР АВТОМАТИКИ ЗА ПАРАМЕТРАМИ ВОРІТ ДЛЯ БУДИНКУ

Порівнювати E4 Lux із моделями старших серій варто не за назвою, а за реальною конструкцією воріт.

E4 Lux має 400-міліметровий хід штока та розрахований на стулки до 2,5 м і 300 кг. Для стандартних двостулкових воріт цього діапазону його характеристик достатньо.

У випадку ширших стулок або іншої монтажної геометрії може знадобитися модель із довшим штоком. Наприклад, E5 має іншу конфігурацію приводу, тому вибір між серіями залежить від можливості правильно встановити механізм, а не від бажання взяти «старшу» модель.

При порівнянні з автоматикою інших брендів доцільно дивитися на тягове зусилля, довжину ходу, допустиму ширину стулки, масу полотна, робочий режим та оснащення комплекту. Ці параметри дають значно більше інформації, ніж одна цифра потужності.

ЯК ЗАМОВИТИ EDINGER E4 LUX — КОМПЛЕКТ АВТОМАТИКИ ДЛЯ ВОРІТ РОЗПАШНИХ МЕТАЛЕВИХ?

Перед покупкою варто підготувати дані про обидві стулки: їхню ширину, масу, висоту, тип заповнення та напрямок відкривання. Якщо точна вага невідома, її потрібно хоча б приблизно визначити за матеріалом і конструкцією полотна — із цим фахівці компанії «БРАМА МАРКЕТ Дніпро» радо допоможуть на етапі вибору комплекту. Далі перевіряється механіка. Стулки мають рухатися без заклинювання, петлі повинні працювати рівномірно, а ворота не повинні самостійно зміщуватися після відпускання. Для Edinger E4 Lux ключовими орієнтирами є до 300 кг на стулку та ширина до 2,5 м. Якщо конструкція відповідає цим параметрам, можна переходити до перевірки монтажної геометрії. У Lux-версії вже передбачені компоненти, необхідні не тільки для руху воріт, а й для їхнього дистанційного керування та організації базового захисту. Після встановлення автоматика налаштовується відповідно до конкретного полотна. Замовити бажаний комплект із послугою професійного монтажу ви можете вже зараз у будь-який зручний спосіб.

ШИРОКИЙ АССОРТИМЕНТ АВТОМАТИКИ ВІД ВИРОБНИКІВ

FAAC - CAME - NICE - BFT - ROGER - STEELON - BENINCA

ПРОФЕСІЙНІ МОНТАЖНІ БРИГАДИ

ПРОМИСЛОВІ ВОРОТА - ГАРАЖНІ РОЛЕТИ

ВИГОТОВЛЕННЯ - МОНТАЖ

ВУЛИЧНІ ВІДКАТНІ ВОРОТА, ОГОРОЖІ, ПАРКАНИ

РОЗСУВНІ ТА РОЗПАШНІ БРАМИ, ХВІРТКИ

ВХІДНІ ДВЕРІ, ГАРАЖНІ РОЛЕТИ

ЧАСТІ ЗАПИТАННЯ ПРО КОМПЛЕКТ ПРИВОДІВ ЕЛЕКТРИЧНИХ EDINGER E4 LUX

1. ЧОМУ АВТОМАТИКА EDINGER E4 LUX МОЖЕ БУТИ КРАЩИМ ВИБОРОМ, НІЖ БАЗОВА ВЕРСІЯ?
   Lux має розширене оснащення, тому покупцеві не потрібно окремо формувати частину системи безпеки та сигналізації. При цьому силова частина залишається розрахованою на ті самі основні параметри воріт E4.
2. ЧИ ПІДХОДИТЬ КОМПЛЕКТ АВТОМАТИКИ E4 LUX ДЛЯ ВАЖКИХ МЕТАЛЕВИХ СТУЛОК РОЗПАШНИХ ВОРІТ?
   Тільки якщо кожна стулка не перевищує заявлені 300 кг, а її ширина та монтажна геометрія відповідають можливостям приводу. Для глухих полотен додатково потрібно враховувати вітер.
3. ЧИ МОЖНА ВСТАНОВИТИ ПРИВОДИ EDINGER E4 НА ВОРОТА, ЯКІ ВІДКРИВАЮТЬСЯ НАЗОВНІ?
   Це залежить від конкретної конструкції, положення петель та доступного простору для монтажу. Лінійний привід можна використовувати в різних схемах відкривання, але точки кріплення потрібно розрахувати до встановлення.
4. ЧИ ПОТРІБНІ ФОТОЕЛЕМЕНТИ, ЯКЩО ВОРОТА ВИКОРИСТОВУЮТЬСЯ НА ДОМАШНЬОМУ ПОДВІР'Ї?
   Їхня користь не залежить від того, приватний це чи комерційний об'єкт. Фотоелементи контролюють зону руху стулок і є важливою частиною системи безпеки автоматичних воріт.
5. ЧИ МОЖНА КЕРУВАТИ АВТОМАТИКОЮ E4 LUX БЕЗ ПУЛЬТА?
   Система передбачає підключення різних пристроїв керування через блок автоматики. Конкретна схема залежить від обраної конфігурації та способу використання воріт. До того ж, у комплект також входить GSM-модуль, що дозволяє управляти заїздом за телефонним дзвінком.
6. ЧИ ВАРТО ОБИРАТИ КОМПЛЕКТ EDINGER E4 LUX ЗАМІСТЬ ДОРОЖЧОЇ ІТАЛІЙСЬКОЇ АВТОМАТИКИ CAME ЧИ FAAC?
   Якщо характеристики E4 відповідають вашим воротам, а функціональності комплекту достатньо, переплата за інший бренд не є обов'язковою умовою якісної автоматизації. Італійські моделі можуть мати свої переваги, але їх потрібно оцінювати за конкретними характеристиками та умовами експлуатації.
7. ЩО БУДЕ ПРИ ВСТАНОВЛЕННІ ПРИВОДІВ, ЯКЩО ВОРОТА МАЮТЬ ДОПУСТИМУ ВАГУ, АЛЕ ДУЖЕ ШИРОКІ?
   Одна лише маса не гарантує коректної роботи. Широка стулка створює інше плече навантаження та сильніше реагує на вітер. У такій ситуації потрібно оцінювати всю геометрію розпашних воріт, а не орієнтуватися виключно на максимальні 300 кг.
